يمكن أن تكون شاشة LED مخصصة كروية أو منحنية أو أسطوانية أو على شكل زجاجة أو بنيت في شكل غير منتظم آخر. ولكن معظم مصادر الفيديو من أجهزة الكمبيوتر المحمولة والكاميرات ومشغلات الوسائط والأجهزة الأخرى لا تزال تستخدم تنسيق فيديو مستطيل قياسي.
وهذا يخلق سؤالا شائعا:كيف تتعامل شاشة LED مخصصة مع مدخلات HDMI عندما تكون الشاشة نفسها غير مستطيلة؟
الجواب هو أساسا في نظام التحكم LED. يحمل HDMI إشارة الفيديو الأصلية ، في حين يقوم معالج الفيديو وحدة التحكم LED بتحويل هذه الإشارة وتوسيعها وخريطها إلى تخطيط البيكسل الفعلي للشاشة المخصصة.
أجل معظم أنظمة عرض LED المخصصة الحديثة يمكن أن تعمل مع مصادر الفيديو HDMI.

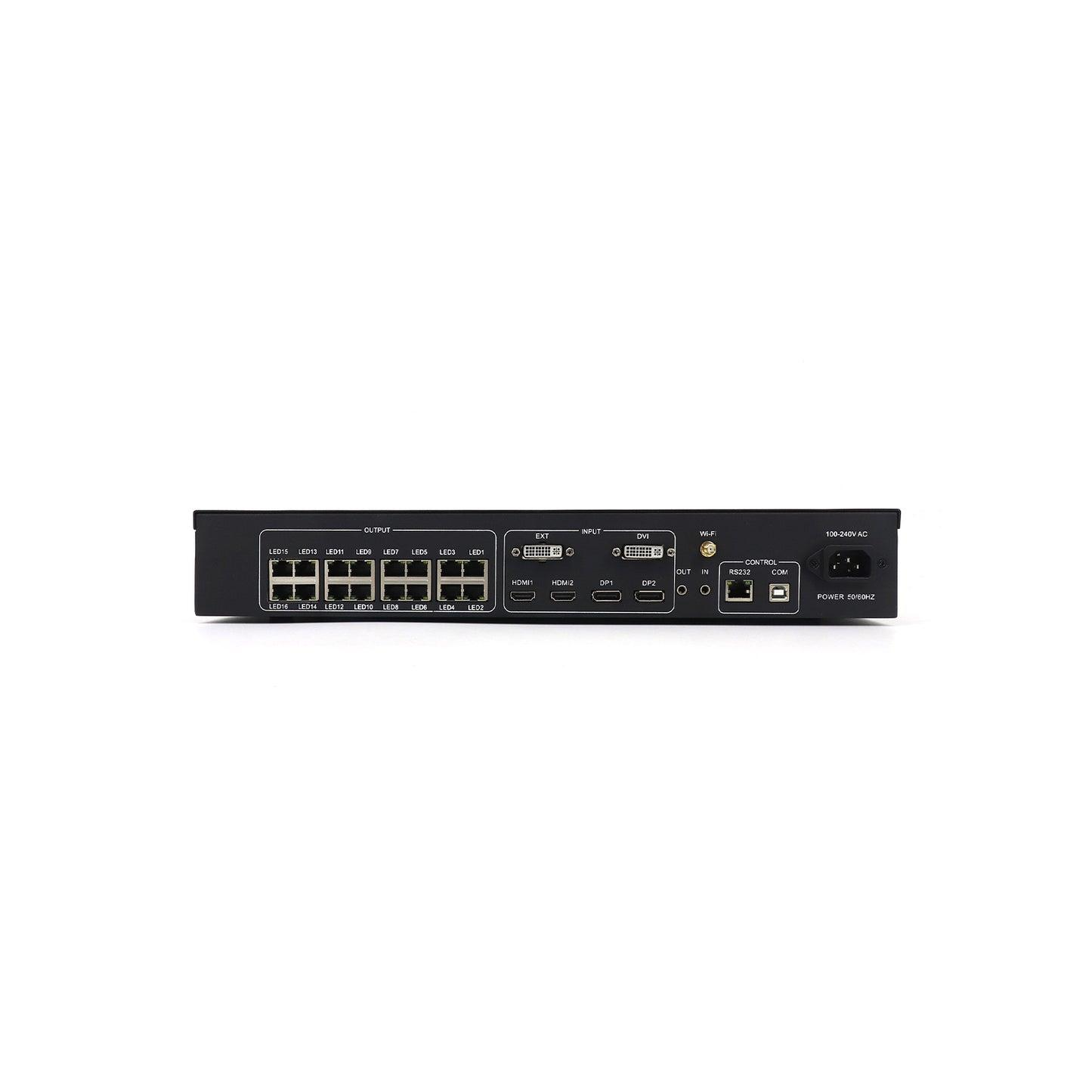

ومع ذلك ، لا تتصل HDMI عادةً مباشرةً بوحدات LED. بدلاً من ذلك ، يتصل كابل HDMI بمعالج فيديو أو وحدة تحكم LED أو وحدة تحكم كل شيء في واحد مع مدخل HDMI.
يبدو مسار الإشارة النموذجي مثل هذا:
الكمبيوتر المحمول أو مشغل الوسائط → HDMI → معالج الفيديو / وحدة تحكم LED → نظام الإرسال → استلام البطاقات → وحدات LED
يتلقى معالج الفيديو إشارة HDMI ويجهزها لشاشة LED.
وهذا أمر مهم بشكل خاص لـشاشة LED على شكل مخصصلأن شكلها المادي وتخطيط البيكسل قد يختلف كثيرا عن الشاشة القياسية 16: 9.
افترض أن الكمبيوتر المحمول يرسل فيديو 1920 × 1080 عبر HDMI.
بالنسبة لجدار LED مستطيل عادي، يمكن للمعالج ببساطة قياس هذا الفيديو لتتناسب مع دقة الشاشة. بالنسبة لشاشة LED مخصصة ، قد تكون هناك حاجة إلى مزيد من المعالجة.
النظام عادة يتعامل مع عدة خطوات:
الكشف عن إشارة الإدخال
قياس الدقة
قطع الصورة أو تحديد الموقع
رسم خرائط البيكسل
توزيع الإشارة
نقل البيانات إلى بطاقات الاستقبال
ثم ترسل بطاقات الاستقبال بيانات الصورة الصحيحة إلى وحدات LED مختلفة.
تحدث هذه العملية باستمرار أثناء تشغيل الفيديو.
وحدة LED لا يمكن عادة معالجة إشارة فيديو HDMI القياسية بحد ذاتها.
تحتاج الوحدة إلى بيانات عرض تخبر بكسلات LED الفردية اللون والسطوع الذي يجب عرضه. وحدة التحكم وبطاقات الاستقبال تحول الفيديو الوارد إلى بيانات يمكن أن تفهمها وحدات LED.
هذا هو السبب في أن وحدة التحكم هي جزء مهم من نظام عرض LED مخصص.
بالنسبة للمشاريع البسيطة ، قد يكفي وحدة تحكم متكاملة واحدة. قد تتطلب التثبيتات الأكبر أو الأكثر تعقيدا معالجات فيديو منفصلة وأجهزة إرسال وبطاقات استقبال وأنظمة النسخ الاحتياطي للإشارة.
التكوين الصحيح يعتمد على دقة الشاشة والشكل والحجم والتطبيق.
هذا هو المكان الذي تختلف فيه شاشات LED المخصصة عن جدران الفيديو القياسية.
مصدر HDMI هو عادة مستطيل. ألفشاشة LED كرويةعلى سبيل المثال ، لديها بكسلات موزعة حول سطح منحني 360 درجة. قد يكون للأسطوانة أو الزجاجة أو الشاشة الأخرى ذات الشكل الخاص تصميم بكسل آخر مختلف تمامًا.
لذلك يحتاج نظام التحكم إلى ملف رسم خرائط مخصص.
فكر في رسم خرائط البيكسل كخريطة رقمية لشاشة LED المادية. يخبر نظام التحكم أين تقع كل خزانة أو وحدة.
يمكن تبسيط العملية على النحو التالي:
فيديو HDMI → التوسع → قماش مخصص → رسم خرائط البيكسل → استلام البطاقات → وحدات LED
تنسيق HDMI نفسه لا يحتاج إلى أن تصبح كروية أو منحنية. بدلاً من ذلك ، يتم رسم الفيديو على قماش LED الذي تم إنشاؤه لهذه الشاشة المحددة.
هذا أحد الأسباب التي تجعل الاختبار والتكوين مهمين قبل شحن شاشة LED مخصصة إلى موقع المشروع.
دقة مصدر HDMI وقرار شاشة LED لا تحتاج دائما إلى أن تكون متطابقة.
على سبيل المثال:
مدخلات HDMI: 1920 × 1080
دقة شاشة LED: 1280 × 720
يمكن لمعالج الفيديو قياس مصدر 1920 × 1080 لتتناسب مع قماش LED 1280 × 720.
ومع ذلك، فإن إرسال إشارة HDMI 4K إلى شاشة LED لا يجعل الشاشة 4K تلقائيًا.
لا تزال تفاصيل الصورة الفعلية محددة بقرار البيكسل المادي للشاشة. تؤثر درجة البيكسل وأبعاد الشاشة والعدد الإجمالي للبكسلات على النتيجة النهائية.
لهذا السبب ، يجب إعداد دقة المحتوى وفقًا للقماش LED الفعلي كلما أمكن.
لا يوجد إجابة واحدة لكل شاشة LED مخصصة.
بالنسبة للعديد من شاشات LED الصغيرة والمتوسطة ، يكفي مدخلات HDMI 1920 × 1080. قد تستفيد شاشة أكبر مع عدد بكسل عالي جدا من مدخلات 4K ومعالج يدعم دقات أعلى.
قبل اختيار نظام التحكم، تحقق من:
إجمالي دقة شاشة LED
قرار مصدر الإدخال
معدل الإطار المطلوب
عدد مصادر HDMI
طريقة تشغيل المحتوى
قدرة انتاج المعالج
اختيار معالج 4K أغلى ليس ضروريا دائما إذا كانت شاشة LED الفعلية لها دقة أصلية أقل بكثير.
سوء فهم شائع آخر هو الفرق بين معدل إطار HDMI ومعدل تحديث شاشة LED.
يمكن للكمبيوتر المحمول إنتاج الفيديو في:
50 هرتز أو 60 هرتز
في حين أن شاشة LED قد يكون معدل تحديث من:
3840 هرتز أو أعلى
هذه الأرقام تصف أشياء مختلفة.
يشير معدل إطار HDMI إلى عدد إطارات الفيديو التي يتم إرسالها في كل ثانية. يصف معدل تحديث LED كم مرة يتم تحديث بكسلاتها على شاشة LED.
معدل تحديث LED عالي مفيد بشكل خاص للتصوير بالكاميرا والأحداث الحية والمعارض والتطبيقات التي تحتاج إلى تقليل الولمض.
على سبيل المثال، تدعم شاشات LED ذات الشكل المخصص لـ TOOSEN تكوينات عالية التحديث للتشغيل السلس والتطبيقات البصرية الإبداعية.
HDMI يمكن أن تحمل كل من الفيديو والصوت.
ومع ذلك ، فإن معظم وحدات عرض LED لا تنتج صوتًا بأنفسها. إذا كان هناك حاجة إلى الصوت، يمكن فصل إشارة الصوت HDMI أو توجيهها عبر نظام الفيديو إلى نظام صوتي خارجي.
بالنسبة للمعارض ومساحات التجزئة والمتاحف والأحداث ، غالبا ما يتم التحكم في شاشة LED ومكبرات الصوت كأجزاء منفصلة من نظام AV الكامل.
يتم استخدام HDMI على نطاق واسع ، ولكن يمكن أن تحدث العديد من المشاكل أثناء الإعداد.
لا إشارة
تحقق من كابل HDMI، وإخراج المصدر، واختيار مدخلات المعالج، والدقة المدعومة.
الصورة لا تملأ الشاشة
قد لا تتطابق إعدادات قماش الإخراج أو التوسع مع دقة LED الفعلية.
جزء من الصورة مفقود
تحقق من إعدادات القطع وموقع شاشة LED داخل قماش المعالج.
المحتوى يبدو ممتدا
يحدث هذا في كثير من الأحيان عندما يتم إجبار المحتوى القياسي 16: 9 على شكل شاشة غير عادي دون إعداد المحتوى المناسب.
بعض مناطق LED تظهر المحتوى الخاطئ
قد يكون تكوين بطاقة الاستقبال أو رسم خرائط البيكسل غير صحيح.
بالنسبة للشاشات غير المنتظمة ، غالباً ما يكون التحقق من ملف رسم الخرائط أكثر أهمية من مجرد استبدال كابل HDMI.
Aشاشة LED مرنةيمكن تثبيتها على أسطح منحنية وغير منتظمة ، ولكن عملية إشارة HDMI الأساسية تبقى متشابهة.
يرسل المصدر فيديو HDMI إلى نظام التحكم. ثم يطابق المعالج الفيديو مع قماش LED الفعلي ويرسل البيانات المخططة إلى الوحدات.
الشكل المادي يتغير. معيار نقل HDMI الأساسي لا.
ما يصبح أكثر أهمية هو رسم خرائط البيكسل الصحيح وتصميم المحتوى وتكوين وحدة التحكم.
قبل تكوين شاشة LED مخصصة ، من المفيد إخبار الشركة المصنعة:
حجم الشاشة وشكلها
ملعب البيكسل
دقة الشاشة النهائية
قرار مصدر HDMI
الكمبيوتر المحمول، الكاميرا، مشغل الوسائط، أو نوع مصدر آخر
معدل إطار الفيديو المطلوب
عدد مدخلات الفيديو
ما إذا كان هناك حاجة إلى التبديل الحي
ما إذا كان الصوت مطلوب
مع هذه المعلومات، يمكن للمصنع أن يوصي بمعالج مناسب ونظام التحكم بدلاً من استخدام أجهزة غير ضرورية.
مدخلات HDMI على شاشة LED مخصصة ليست معقدة بمجرد فهم مسار الإشارة.
يوفر مصدر HDMI الفيديو ، ولكن معالج الفيديو ونظام التحكم LED يحددان كيفية ظهور هذا الفيديو على الشاشة النهائية. يقومون بتوسيع نطاق المصدر، وإنشاء القماش الصحيح، وخريطة البكسلات، وتوزيع بيانات الصورة على بطاقات الاستقبال ووحدات LED.
للكروية، الأسطوانية، المنحنية، على شكل زجاجة، وغيرها من العروض غير المنتظمة،رسم خرائط البيكسل مهم بشكل خاص لأن الشاشة المادية لا تتبع تخطيط مستطيل قياسي.
توفر TOOSEN حلول عرض LED مخصصة لهياكل الشاشة الكروية والمحنية والأسطوانية وغيرها من الهياكل الإبداعية. يمكن اختيار شكل العرض ، ومستوى البيكسل ، والأبعاد ، وطريقة التحكم ، وهيكل التثبيت وفقًا للمشروع الفعلي.
إذا كنت تخطط لمشروع LED مخصص ، فإن توفير أبعاد الشاشة والشكل ومصدر المحتوى ودقة HDMI المطلوبة في البداية يمكن أن يجعل اختيار وحدة التحكم وتكوين النظام أسهل بكثير.
أجل عادةً يتصل الكمبيوتر المحمول عن طريق HDMI بمعالج الفيديو LED أو وحدة التحكم بدلاً من الاتصال مباشرةً بوحدات LED.
يمكن ، إذا كان معالج الفيديو المحدد أو وحدة التحكم تدعم مدخلات 4K. ومع ذلك، لا يزال الدقة الفعلية المعروضة تعتمد على دقة البيكسل الأصلية لشاشة LED.
