Ein kugelförmiges LED-Display enthält viele elektrische und metallische Komponenten in einer kompakten gekrümmten Struktur. Netzteile, LED-Module, Empfangskarten, Kabel, Metallrahmen und Montageteile arbeiten alle innerhalb der Kugel zusammen. Aus diesem Grund ist eine richtige Erdung ein wichtiger Bestandteil der Installation und der elektrischen Sicherheit.

Allerdings bedeutet einfach ein grün-gelber Erddraht nicht, dass der Bildschirm richtig geerdet ist.

Eine komplettekugelförmige LED-Anzeige ErdungÜberprüfen sollte die schützende Erdverbindung, die Kontinuität der leitfähigen Metallteile, den Erdungsweg und den Zustand aller damit verbundenen Verbindungen bestätigen, bevor das Display eingeschaltet wird.

Diese Anleitung erklärt, wie man diese Punkte Schritt für Schritt überprüft.

Warum ist Erdung wichtig für ein sphärisches LED-Display?

Wie ein herkömmlicher LED-Bildschirmkugelförmige LED-Anzeigeverwendet mehrere Schaltnetzversorgungen, um die Wechselstromeingangsleistung in die von LED-Modulen und Steuerkomponenten benötigte Niederspannungs-Gleichstrom umzuwandeln.

Der Unterschied ist seine Struktur.

Eine Kugel kann mehrere gekrümmte Rahmenabschnitte, Halterungen, Stromversorgungsgehäuse, Wartungsabschnitte und Tragstrukturen enthalten. Je nach Projekt kann der Bildschirm von oben aufgehängt oder auf einer Basis installiert werden.

Wenn diese leitfähigen Teile nicht richtig verbunden sind und mit Schutzerdung verbunden sind, kann ein Fehler einen freigelegten Metallabschnitt mit einem gefährlichen Potenzial hinterlassen.

Eine richtige Erdung hilft auch, einen kontrollierten Weg für Fehlerstrom zu schaffen und unterstützt den zuverlässigen Betrieb von Schutzvorrichtungen.

1. Beginnen Sie mit einer visuellen Erdungsprüfung

Bevor Sie ein Testgerät verwenden, prüfen Sie die Installation visuell.

Suchen Sie nach dem schützenden Erdleiter, der in der Regel durch grün-gelbe Isolierung identifiziert wird. Folgen Sie ihm vom elektrischen Verteilungssystem in Richtung LED-Display.

Prüfen Sie, ob:

• Der PE-Draht ist sicher verbunden.

• Die Terminals sind eng und unbeschädigt.

• Erddrähte werden nicht geschnitten oder getrennt.

• Verbindungen zeigen keine offensichtliche Korrosion.

• Die Kabelisolierung ist nicht beschädigt.

• Erdungspunkte sind eindeutig identifiziert.

Nehmen Sie nicht an, dass ein Kabel nur weil es in den Bildschirm gelangt, richtig angeschlossen ist. Verfolgen Sie den Erdungsweg soweit praktisch möglich.

Die Stromversorgung sollte isoliert werden, bevor elektrische Gehäuse geöffnet oder die innere Verkabelung berührt werden.

2. Überprüfen Sie den kompletten Schutzweg der Erde

Ein häufiger Fehler besteht darin, nur das Stromeingangskabel zu überprüfen.

Für eineLED Kugelbildschirm ErdungInspektion, denken Sie über den gesamten Weg:

Gebäude PE-System → Verteilerbox → Stromkabel → Stromversorgungsgehäuse → Kugelrahmen und andere freigelegte leitfähige Teile

Eine Pause an jedem Punkt kann den vom System gewährten Schutz beeinträchtigen.

Dies wird bei großen kugelförmigen Displays besonders wichtig, da der Innenrahmen aus mehreren getrennten Metallabschnitten bestehen kann.

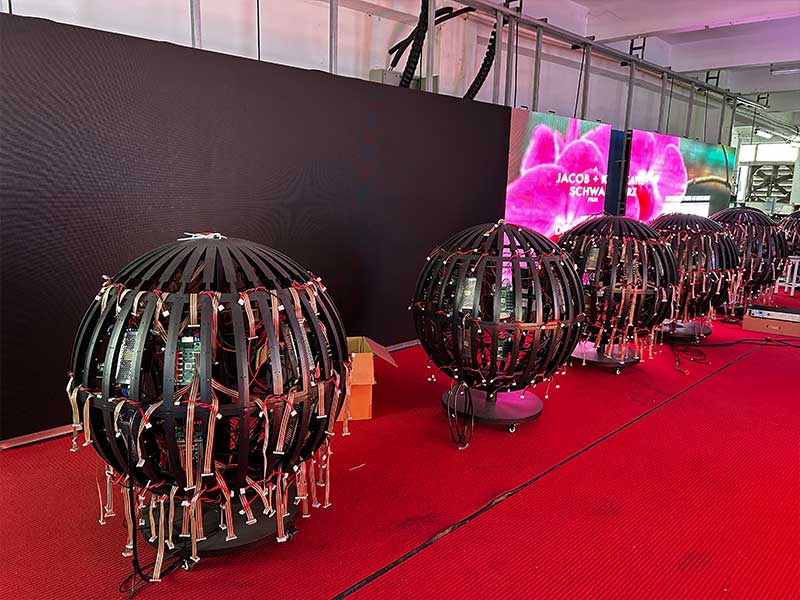

3. Überprüfen Sie den Metallrahmen der Kugel

Dies ist einer der Hauptunterschiede zwischen der Prüfung einer flachen LED-Wand und einer kugelförmigen LED-Anzeige.

Die Struktur einer Kugel-LED-Anzeige kann gekrümmte Strukturabschnitte und viele Anschlusspunkte um die Kugel herum umfassen.

Mechanischer Kontakt garantiert nicht automatisch eine zuverlässige elektrische Verklebung.

Beispielsweise können Lack, Beschichtung, Oxidation, lose Befestigungsmittel, Gummipolster oder andere Isolierstoffe zwischen zwei Metallteilen den elektrischen Widerstand erhöhen oder einen Abschnitt vom anderen elektrisch isolieren.

Achten Sie besonders auf:

• Hauptkugelförmiger Rahmen

• Gekurbte Rahmenabschnitte

• Metallhalter

• Stromversorgungsgehäuse

• Wartungsttüren oder abnehmbare Abdeckungen

• Unterstützungsspalten

• Hängende Strukturen

Wenn ein leitfähiger Abschnitt eine schützende Verklebung erfordert, sollte er einen zuverlässigen elektrischen Weg haben, anstatt sich nur auf einen zufälligen Metall-zu-Metallkontakt zu verlassen.

4. Führen Sie einen elektrischen Kontinuitätstest durch

Ein Kontinuitätstest hilft festzustellen, ob relevante leitfähige Abschnitte des Displays eine effektive elektrische Verbindung zum Schutzerdungssystem aufweisen.

Je nach Installation und erforderlichem Teststandard können Techniker geeignete Kontinuität- oder Widerstandsprüfgeräte verwenden.

Der Test sollte sich auf den Erdungsweg und die relevanten freigelegten leitfähigen Teile konzentrieren.

Beispielsweise können Kontrollen zwischen dem bezeichneten Schutzbodenpunkt und verschiedenen Metallabschnitten der kugelförmigen Struktur durchgeführt werden.

Wenn ein Abschnitt ein deutlich anderes Ergebnis als die anderen zeigt, prüfen Sie seine Gelenke und Verbindungen.

Mögliche Ursachen sind:

• Löse Schrauben

• Fehlende Verbindungsleiter

• Korrosierte Kontakte

• Lackierte Kontaktflächen

• Beschädigte PE-Kabel

• Schlechte Terminalverbindungen

Verlassen Sie sich nicht auf einen willkürlichen Widerstandswert aus einem Online-Artikel. Zulassungsanforderungen sollten dem Ausrüstungsdesign, Projektspezifikationen, anwendbaren elektrischen Normen und lokalen Vorschriften entsprechen.

5. Überprüfen Sie jede Stromversorgung Bodenanschluss

Ein großes kugelförmiges LED-Display kann viele Schaltnetzteile enthalten, die um seine interne Struktur verteilt sind.

Inspektieren Sie nicht nur eine.

Überprüfen Sie, ob jedes entsprechende Stromversorgungsgehäuse und der schützende Erdanschluss korrekt angeschlossen sind.

Eine lose PE-Verbindung innerhalb eines Abschnitts kann ein lokales elektrisches Sicherheitsproblem verursachen, auch wenn der Rest der Kugel korrekt geerdet ist.

Dies ist besonders wichtig nach dem Transport, der Installation, dem Modulaustausch oder der internen Wartung, da Steckverbinder und Anschlüsse während der Arbeit bewegt wurden.

6. Verwechseln Sie schützende Erde nicht mit DC-Negativ

Ein weiteres häufiges Missverständnis ist die BehandlungPE (Schutz Erde)undDC negativals die gleiche Sache.

Sie sind nicht automatisch austauschbar.

Die LED-Module arbeiten in der Regel von niederspanntem Gleichstrom, das durch Schaltnetzteile versorgt wird, während eine Schutzerdung eine elektrische Sicherheitsfunktion für freigelegte leitfähige Teile und das Wechselstromnetzwerk ist.

Techniker sollten dem elektrischen Design des Herstellers folgen, anstatt ohne technischen Grund zusätzliche Verbindungen zwischen PE und DC-Negativ zu schaffen.

7. Überprüfen Sie die Installationsstruktur

Erdungsprüfungen sollten auch berücksichtigen, wie die Kugel installiert wird.

TOOSEN kugelförmige LED-Bildschirme können je nach Projekt mit Hänge- oder Grundinstallation verwendet werden.

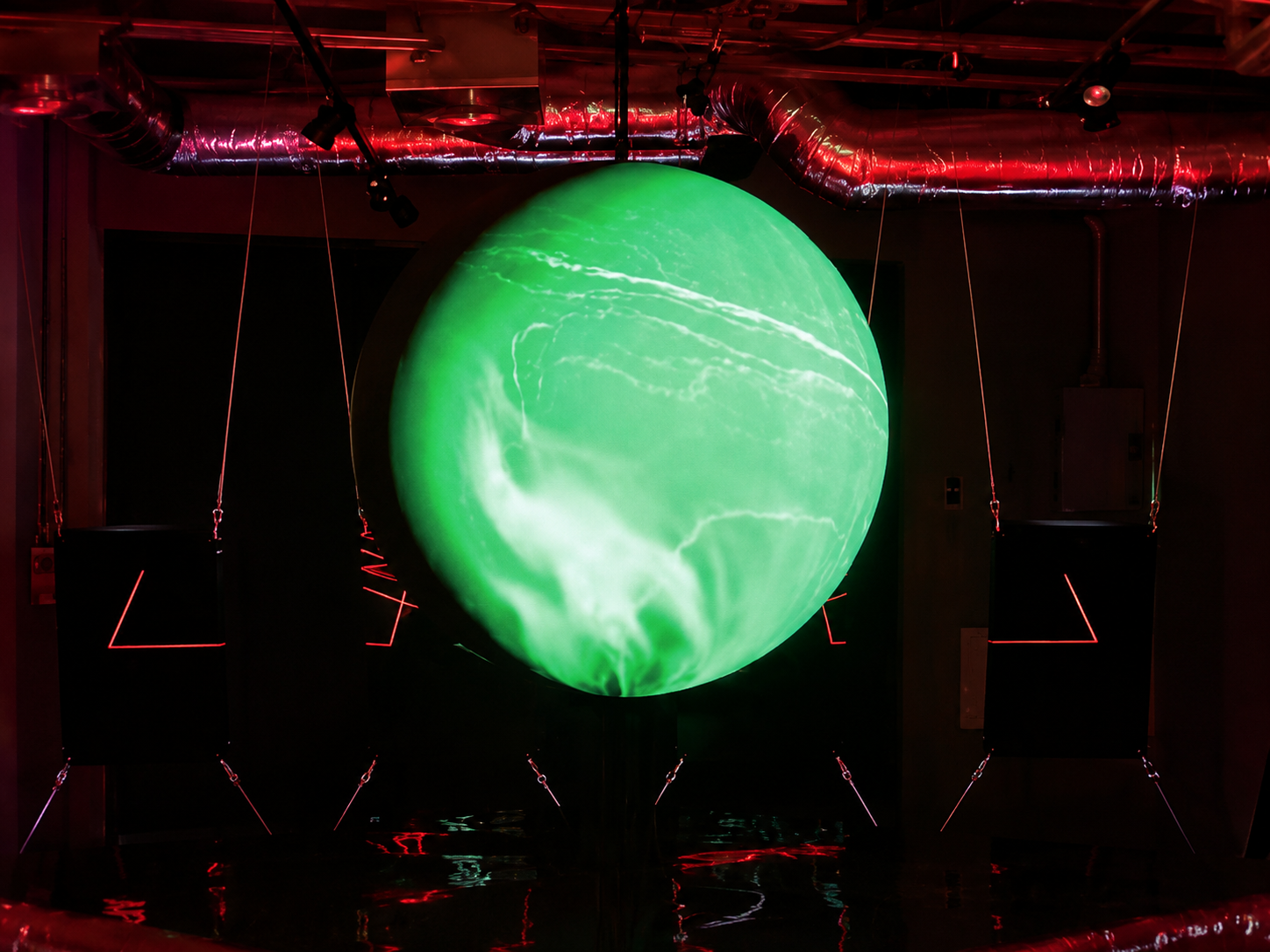

Hängende kugelförmige LED-Anzeige

Überprüfen Sie für eine aufgehängte Kugel den entsprechenden Metallhangrahmen, die strukturellen Anschlussstellen, die elektrischen Gehäuse und die Verbindungsleiter.

Nehmen Sie nicht an, dass ein Stahlkabel oder eine Aufhängungsstruktur automatisch einen überprüften Schutzweg zur Erde bietet.

Bodenstehende kugelförmige LED-Anzeige

Überprüfen Sie für eine am Boden montierte Kugel den Bildschirmrahmen, die Stützsäule oder den Boden, das Stromverteilungssystem und alle freigelegten leitfähigen Strukturen, die eine Verklebung erfordern.

Auch eine physische Verbindung zum Boden oder einer anderen Metallstruktur beweist nicht an sich eine korrekte Erdung.

8. Messen Sie das Erdungssystem korrekt

Der Erdungswiderstand muss möglicherweise auch im Rahmen der Installationsannehmung geprüft werden.

Diese Messung erfordert geeignete Ausrüstung und ein für die elektrische Installation geeignetes Verfahren. Ein grundlegendes Multimeter allein ist kein Ersatz für jede Art von Erdungs- oder Erdungsprüfung.

Das gewünschte Ergebnis kann je nach Installation, lokalem elektrischen Code, Erdungsanordnung und Projektspezifikationen variieren.

Vermeiden Sie daher, einen Widerstandswert als universelle Anforderung für jedes LED-Displayprojekt zu behandeln.

Bei dauerhaften Anlagen sollte die endgültige elektrische Inspektion von qualifiziertem Personal gemäß den geltenden lokalen Anforderungen durchgeführt werden.

Kugelförmige LED-Anzeige Erdung Checkliste

Überprüfen Sie nach der Wartung erneut

Die Erdung sollte nicht als einmalige Inspektion behandelt werden.

Wenn akundenspezifische LED-AnzeigeWird zur Wartung geöffnet, an einen anderen Ort verlegt oder elektrische Komponenten ersetzt, sollten die betroffenen Erdungs- und Verklebungsverbindungen erneut überprüft werden.

Dies ist besonders nützlich für kugelförmige Siebe, da die Wartung häufig das Öffnen verschiedener Bereiche der gekrümmten Struktur beinhaltet.

Eine während der Fabrikmontage korrekte Verbindung kann während des Transports oder der Installation gestört werden.

Abschließende Gedanken

Überprüfen, ob einsphärische LED-Anzeige ist richtig geerdeterfordert mehr als die Suche nach einem Erddraht.

Eine ordnungsgemäße Inspektion sollte den Schutz Erdleiter, Stromversorgungen, Verteilungssystem, kugelförmigen Metallrahmen, Strukturverbindungen, Trägersystem und elektrische Kontinuität zwischen relevanten leitfähigen Teilen berücksichtigen.

Die wichtigste Regel ist einfach:Nehmen Sie nie an, dass Metallteile nur deshalb geerdet sind, weil sie physisch verbunden sind.

Verwenden Sie vor dem Einschalten einer neuen Anlage die richtige Prüfmethode und lassen Sie die endgültigen elektrischen Arbeiten gemäß den Projektanforderungen und den anwendbaren lokalen elektrischen Normen überprüfen.

TOOSEN bietetkugelförmige LED-AnzeigeLösungen für verschiedene Innen- und Außenanwendungen mit anpassbaren Durchmessern, Pixelspitches und Installationsmethoden. Für projektspezifische Produktauswahl, Strukturgestaltung oder Installationsanleitung,TOOSENfür weitere Informationen.
