Kann die Form zuverlässig gefertigt werden, nicht nur einmal?
Das sind zwei verschiedene Dinge.
Ein erfahrenes Ingenieurteam kann einen beeindruckenden Prototyp bauen, indem es während der Montage kleine Anpassungen vornimmt. Wenn jedoch jede zweite oder dritte Einheit unterschiedliche manuelle Korrekturen erfordert, ist das Design noch nicht bereit für eine stabile Produktion.
Für einebenutzerdefinierte LED-AnzeigeKomplexität wird zu einem Problem, wenn die Form beginnt, die Herstellungswiederholbarkeit, die Modulausrichtung, die strukturelle Genauigkeit und die langfristige Wartungsfähigkeit zu reduzieren.
Eine Form kann möglich sein, aber immer noch zu komplex sein
Viele kundenspezifische LED-Projekte beginnen mit einem 3D-Rendering. Aus der Sicht des Designers kann die Oberfläche glatt und kontinuierlich aussehen.
Der LED-Bildschirm sieht die Form nicht auf dieselbe Weise.
Die Endfläche muss in reale Komponenten unterteilt werden:
Ein einfacher Zylinder kann beispielsweise effizient mit einem flexiblen LED-Bildschirm bedeckt werden. Da die Geometrie jedoch unregelmäßiger wird, kann der Bildschirm mehrere Modulgrößen, benutzerdefinierte Leiterplattenabschnitte, spezielle Rahmen und verschiedene Installationswinkel erfordern.
Komplexität kommt daher nicht allein aus dem Erscheinen. Es kommt auswie viele verschiedene technische Bedingungen innerhalb der Form versteckt sind.
Warnzeichen 1: Die Kurven werden zu eng

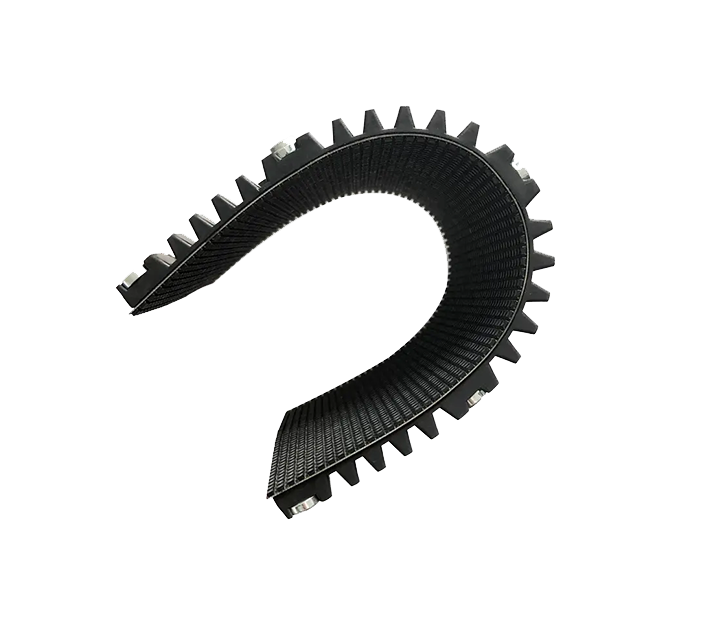

Curved LED-Module haben physikalische Biegegrenzen.
Eine große glatte Kurve ist in der Regel leichter herzustellen, da Module der Tragstruktur mit relativ gleichbleibendem Druck und Abstand folgen können.
Probleme beginnen, wenn das Design enthält:
sehr kleine Radien,
plötzliche Veränderungen der Krümmung,
scharfe Übergänge,
schmale Halse,
oder mehrere zusammengesetzte Kurven, die sich in einem Bereich treffen.
Der Versuch, ein Modul auf eine Oberfläche über seinen praktischen Biegebereich hinaus zu zwingen, kann ungleichmäßige Lücken oder Belastungen am Modul verursachen.
In dieser Situation kann es die bessere Lösung sein, den Radius zu erhöhen, die Oberfläche anders zu teilen oder eine dedizierte Leiterplatte zu entwickeln, anstatt ein Standard-flexibles Modul in die Geometrie zu zwingen.
Warnzeichen 2: Zu viele einzigartige Teile sind erforderlich
Die Teilzählung allein ist nicht das Hauptproblem.Teilevarianteist oft wichtiger.
Stellen Sie sich zwei kundenspezifische LED-Skulpturen vor.
Display A verwendet 100 Module, aber nur zwei Module.
Display B verwendet 60 Module, erfordert jedoch 12 verschiedene Leiterplattenformen.
Display B kann viel schwieriger sein, zuverlässig herzustellen.
Jedes einzigartige Bauteil schafft eine weitere Möglichkeit für falsche Positionierung, Montagefehler, Bestandsfehler und Ersatzprobleme.
Aus diesem Grund versucht eine gute kundenspezifische LED-Technik oft, die Anzahl der einzigartigen Teile zu reduzieren, während die visuelle Form dem ursprünglichen Konzept nahe bleibt.
Manchmal kann die Vereinfachung eines kleinen Bereiches des Designs die gesamte Anzeige viel einfacher zu produzieren und zu pflegen machen.
Warnzeichen 3: Toleranzstapel beginnt die Oberfläche zu beeinflussen
Dies ist eines der am meisten übersehen Probleme in komplexenkundenspezifische LED-Anzeige Herstellung.
Jedes hergestellte Bauteil hat eine Toleranz.
Eine kleine Abweichung kann im Metallrahmen vorhanden sein. Eine weitere kleine Variation kann von der PCB-Positionierung kommen. Die Modulinstallation kann ein weiteres hinzufügen. Magnete, Masken, Halterungen und Steckverbinder können zusätzliche Unterschiede einführen.
Individuell kann jede Variation akzeptabel sein.
Aber bei einer komplexen 3D-Struktur können sich diese kleinen Unterschiede ansammeln.
Rahmentoleranz → PCB-Position → Modulposition → Flächenausrichtung → sichtbare Naht
Das Ergebnis kann ein Display sein, das elektrisch funktioniert, aber nicht konsistent aussieht. Eine Naht kann breiter werden, ein Abschnitt kann etwas höher sitzen oder eine kontinuierliche Kurve kann plötzlich ungleichmäßig erscheinen.
Dieses Toleranzstaafeln wird besonders wichtig bei engen Übergängen, geschlossenen 3D-Flächen und Bereichen, in denen sich mehrere Modulabschnitte treffen.
Warnzeichen 4: Pixel Layout wird schwierig zu kontrollieren
Eine benutzerdefinierte Form braucht immer noch eine logische Pixelanordnung.
Sehr dünne Spitzen, scharfe Ecken, kleine dekorative Details oder enge Abschnitte können zu wenig Platz für ein praktisches LED-Layout hinterlassen.
Der Versuch, jeden Millimeter des ursprünglichen Industriedesigns zu erhalten, kann daher eine schlechte Anzeigefläche schaffen.
Zum Beispiel kann ein flaschenförmiges LED-Display einen großen Körper haben, der leicht zu bedecken ist, während sein schmaler Hals eine andere Modul- oder PCB-Lösung erfordert.
Die technische Frage sollte nicht sein:
"Können wir die Form genau kopieren?"
Es sollte sein:
„Wie viel der Form können wir erhalten, während wir eine konsistente Pixelverteilung und eine zuverlässige Konstruktion erhalten?“
Bei einigen Projekten ist eine kleine geometrische Anpassung für das Publikum fast unsichtbar, macht aber den Bildschirm viel einfacher zu fertigen.
Warnzeichen 5: Wartung wird Teil des Problems
Eine benutzerdefinierte LED-Form sollte nicht nur am Installationstag gut aussehen.
Module, Netzteile, Empfangskarten und Kabel müssen möglicherweise überprüft oder ersetzt werden.
Wenn das Erreichen eines fehlerhaften Bauteils das Entfernen der Hälfte der Struktur erfordert, ist die Geometrie zu einem Wartungsrisiko geworden.
Dies ist besonders wichtig für geschlossene Kugeln, Skulpturen, architektonische Installationen und große hängende Displays.
Beispielsweise erfordert ein kugelförmiger LED-Bildschirm eine sorgfältige Abstimmung zwischen seiner gekrümmten Anzeigefläche und der inneren Tragstruktur. Toosens kugelförmige Produktpalette verwendet speziell konzipierte gekrümmte Module oder PCB-Strukturen für die kugelförmige Oberfläche, anstatt die Kugel wie ein herkömmlicher Flachbildschirm zu behandeln.
Der Wartungszutritt sollte daher berücksichtigt werden, bevor die endgültige Struktur genehmigt wird.
Der „Build It Twice“-Test
Eine praktische Möglichkeit, die Herstellungszuverlässigkeit zu beurteilen, ist einfach:
Fragen Sie nicht, ob die Fabrik eine bauen kann. Fragen Sie sich, ob sie dasselbe zweimal bauen kann.
Nehmen wir an, der erste Prototyp sieht perfekt aus.
Jetzt bauen Sie eine zweite Einheit mit den gleichen Zeichnungen, Teilen, Armaturen und Montageanleitungen.
Vergleichen:
Gesamtdimensionen,
Krümmung,
Modullücken,
Nahtpositionen,
Pixelausrichtung,
strukturelle Passform,
und Versammlungszeit.
Wenn das zweite Display das gleiche Ergebnis ohne umfangreiche Handmontage erreicht, bewegt sich das Design in Richtung wiederholbarer Produktion.
Wenn Techniker wiederholt Halterungen biegen, Module neu positionieren, Löcher modifizieren oder Nahten von Hand korrigieren müssen, kann der Prototyp erfolgreich aussehen, aber der Herstellungsprozess ist immer noch instabil.
Bei größeren Aufträgen kann das gleiche Prinzip vor der Massenproduktion auf mehrere Piloteinheiten ausgedehnt werden.
Wann sollte die ursprüngliche Form vereinfacht werden?
Eine Vereinfachung eines Designs bedeutet nicht unbedingt eine Änderung seiner visuellen Identität.
Ingenieure müssen nur:
Erhöhen Sie einen sehr engen Radius, entfernen Sie ein unnötiges kleines Detail, erweitern Sie einen schmalen Abschnitt, standardisieren Sie mehrere PCB-Formen, ändern Sie ein verstecktes Strukturgelenk oder teilen Sie die Oberfläche in praktischere Modulzonen.
Ziel ist es, das Gleichgewicht zwischenKonstruktionstreue und Herstellungszuverlässigkeit.
Ein guter kundenspezifischer LED-Hersteller sollte bereit sein, zu erklären, wo diese Balance liegt, anstatt einfach zu sagen, dass jede Form möglich ist.
Wo komplexe benutzerdefinierte LED-Formen Sinn machen
Komplexe Geometrie ist oft gerechtfertigt, wenn der Bildschirm selbst Teil der Erfahrung ist.
Typische Anwendungen umfassen Museen, Wissenschaftszentren, Einkaufszentren, Flagship-Stores, Ausstellungen, Unterhaltungsorte, Kunstinstallationen und Markenproduktausstellungen.
von Toosengeformter LED-BildschirmDas Sortiment umfasst kugelförmige, zylindrische, gekrümmte, polygonale und andere kreative Strukturen für diese Anwendungen. Darüber hinaus bietet das Unternehmen 3D-Zeichnung und strukturelle Beratung für kundenspezifische Projekte.
In diesen Projekten sollte das Engineering die kreative Idee schützen und gleichzeitig unnötige Fertigungsrisiken beseitigen.
FAQ (häufig gestellte Fragen)
Kann eine 3D-Form zu einem LED-Display gemacht werden?
Viele Formen können hergestellt werden, aber nicht jede Geometrie sollte genau kopiert werden. Sehr enge Kurven, enge Flächen, scharfe Übergänge und eine übermäßige Anzahl einzigartiger Leiterplattenabschnitte können Produktion und Wartung unnötig erschweren.
Benötigt eine komplexere Form immer eine benutzerdefinierte PCB?
Nein. Einige gekrümmte Strukturen können flexible LED-Module verwenden. Individuelle PCB-Designs werden nützlicher, wenn Standard- oder flexible Module nicht genau der gewünschten Geometrie folgen können.
Warum ist ein Prototyp für ein kundenspezifisches LED-Display wichtig?
Ein Prototyp ermöglicht es den Ingenieuren, vor der vollständigen Produktion mechanische Passform, Nähte, Pixel-Layout, Montagemethode und visuelle Leistung zu überprüfen. Bei schwierigen Entwürfen ist die Wiederholung des Prototypen noch wertvoller, da sie die Herstellungskonsistenz prüft.
Wie kann das Produktionsrisiko reduziert werden?
Verringern Sie unnötige Teilevariationen, vermeiden Sie extreme Krümmungen, wo möglich, standardisieren Sie Modulzonen, kontrollieren Sie strukturelle Toleranzen, gewährleisten Sie Wartungszugang und überprüfen Sie das Design durch Prototyp- oder Pilotproduktion.
Vom kreativen Konzept zur wiederholbaren Produktion
Die beste benutzerdefinierte LED-Anzeige ist nicht einfach die kompliziertste Form, die eine Fabrik bauen kann.
Es ist eine Form, die mit vorhersehbaren Abmessungen, stabiler Modulausrichtung, praktischer Wartung und konsistenter visueller Qualität wieder hergestellt werden kann.
Toosen bietet OEM- und ODM-kundenspezifische LED-Anzeigelösungen für Design, Prototypenentwicklung, Strukturplanung, Fertigung, Softwarekonfiguration, Installationsanleitung und After-Sales-Support. Seine Produktpalette umfasstbenutzerdefinierte LED-Displaysflexible LED-Bildschirme und sphärische LED-Bildschirme.
Für ein komplexes Projekt ist die nützlichste Frage nicht:
"Kannst du diese Form fertigen?"
Es ist:
„Können Sie es wiederholt herstellen, praktisch warten und von der ersten bis zur letzten Einheit die gleiche Qualität behalten?“
