Aбутылочный светодиодный экранвыглядит просто после установки, но процесс установки очень отличается от установки обычного плоского светодиодного дисплея.
Поверхность экрана может включать в себя прямые секции, большие кривые, площади с малым радиусом и переходы между различными диаметрами. Если стальная конструкция, гибкие модули, проводка или положение модуля немного неправильны, могут появиться видимые пробелы и неравномерные изображения.
По этой причине установка должна начинаться с механической конструкции, а не с самих светодиодных модулей.

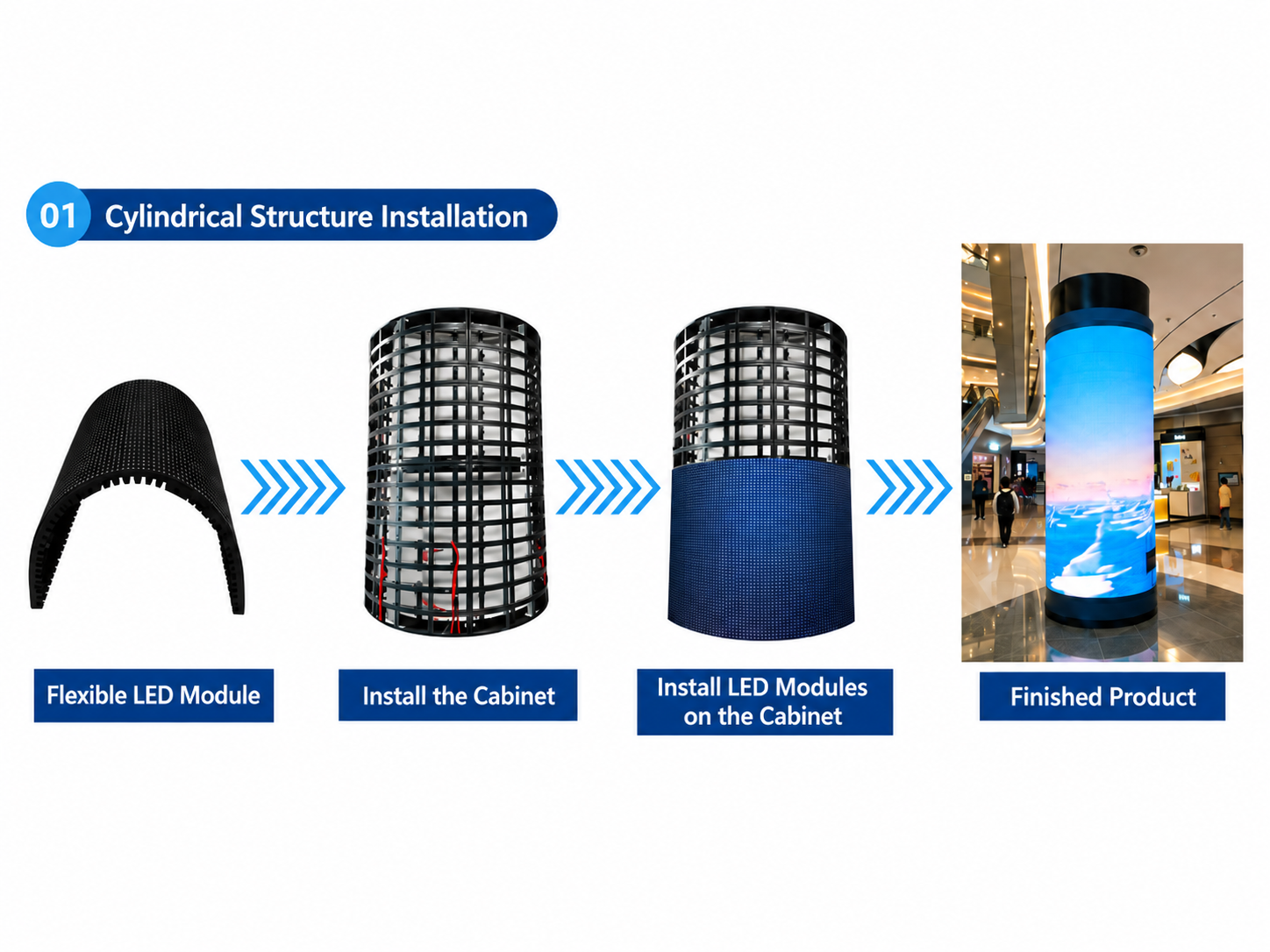

Светодиодный дисплей в бутылке обычно построен из индивидуальной металлической рамы и гибких светодиодных модулей, которые следуют внешней форме. TOOSEN также предоставляет индивидуальные светодиодные дисплеи для цилиндрических, изогнутых и бутылочных конструкций.
1. Проверьте структуру бутылки перед установкой светодиодных модулей
Первым шагом является подтверждение того, соответствует ли опорная рама утвержденному чертежу.
Проверьте:
общая высота и диаметр;
диаметр шеи бутылки;
диаметр основного корпуса;
переходная кривая;
вертикальное выравнивание;
поверхность монтажа модуля;
сервисные открытия;
позиции входа кабеля.
Не используйте гибкий светодиодный модуль для компенсации плохо изготовленной рамы.
Модуль может следовать изогнутой структуре, но не может исправить большие структурные ошибки.
Справочная спецификация торгового автомата использует сегментированную металлическую конструкцию шкафа для уменьшения видимых соединений и улучшения плоскости поверхности.
Для индивидуального светодиодного дисплея в форме бутылки важен тот же принцип:сначала сделайте рамку точной, затем приспособите к ней светодиодную поверхность.
2. Подтвердите минимальный радиус изгиба
Это одна из самых важных проверок перед установкой.
Гибкие светодиодные модули изгибаются, но они не бесконечно изгибаются.
Справочная спецификация гласит, что его гибкий модуль может достичь минимального диаметра изгиба примерно509 мм. Он также предупреждает против неоднократного складывания или насильственного изгибания ПХД.
Это особенно важно вокруг шеи бутылки.
Например, основное тело может иметь большой диаметр и не вызывать проблем, в то время как шея может потребовать гораздо более жесткой кривой.
Перед производством сравните:
Требуемый диаметр бутылки ≥ допустимый диаметр изгибания модуля
Если шея бутылки слишком узка, раствор может потребовать:
другой гибкий модуль;
меньший размер модуля;
пересмотренная геометрия бутылки;
сегментированные светодиодные поверхности;
другой заказной структуры PCB.
Никогда не заставляйте стандартный гибкий светодиодный модуль на радиус, которым он не был предназначен.
3. Установите модули с ссылочной линии
Не начинайте установлять модули случайно вокруг бутылки.
Сначала установьте вертикальную эталонную линию.
Эта линия становится начальной координатой для:
Начните с этой эталонной линии и установьте модули вокруг окружности в том же направлении.
Для больших дисплеев бутылок позиции модулей могут быть отмечены следующим образом:
A01, A02, A03...
для первого ряда, за которым следует:
B01, B02, B03...
для следующего ряда.
Эта простая система нумерации облегчает устранение неполадок.
Если один из разделов показывает неправильное изображение после ввода в эксплуатацию, инженеры могут определить, является ли проблема физической установкой или картированием программного обеспечения.
4. Используйте магнитный монтаж без вытягивания модуля
Гибкие светодиодные экраны часто используют магнитную переднюю установку.
Справочный модуль использует сильные магниты, и инструкции по установке специально предупреждают о насильственном тягнении модуля, поскольку чрезмерная сила может повредить медные точки соединения или гибкую ПХД.
Во время установки:
Поставьте модуль аккуратно против рамы и позвольте магнитам расположить его естественным образом.
Проверьте четыре края.
Если один угол выше, чем окружающие модули, снять модуль и регулировать точку монтажа, а не агрессивно нажать поверхность.
Это особенно важно при переходах диаметра, когда корпус бутылки начинает сужаться.
Гибкие светодиодные решения TOOSEN также используют магнитную установку для изогнутых конструкций, что позволяет удалять отдельные модули для регулирования плоскости и обслуживания.
5. Планируйте кабели питания и сигнала перед закрытием экрана
Экран в форме бутылки может стать трудно доступным после установки всех модулей.
Таким образом, источники питания, приемные карты, платы HUB, сигнальные кабели и проводки переменного тока должны быть спланированы до закрытия последнего участка.
Держите электропроводку и сигнальную проводку организованными отдельно, где это возможно.
Также рассчитайте схему питания в соответствии с фактической максимальной нагрузкой.
На экране автомата P1.86 указана максимальная мощность приблизительно3500 Вт на единицуСредняя мощность примерно1600 Вт на единицув то время как точное требование зависит от окончательной настроенной конфигурации.
Поэтому мощность кабеля и выключателя должна выбираться из фактической нагрузки экрана, а не просто из размеров экрана.
Спецификация также предупреждает, что чрезмерная нагрузка может привести к падению напряжения, потере яркости, перерывам или даже повреждению экрана.
6. Испытайте электрическую систему перед полным включением
Не завершайте установку и немедленно включите весь экран бутылки.
Перед подключением экрана используйте мультиметр, чтобы проверить цепочку переменного тока и каждую цепочку низкого напряжения постоянного тока на наличие короткого замыкания.
Требования эталонной установки конкретно требуют проверки как220 В переменного тока и 5 В постоянного токаперед стартом.
Практическая последовательность ввода в эксплуатацию:
Проверка кадра → проверка модуля → проверка проводки → испытание короткого замыкания → секция power-on → полноэкранное включение → картография сигнала → видео тест
Проверка секции экрана за секцией облегчает поиск неисправностей.
Если выключитель отключается или кабель нагревается, остановите тест вместо того, чтобы повторно включать экран.
7. Проверьте поверхность бутылки с тестовыми узорами
Обычного видео недостаточно для оценки качества установки.
После включения экрана используйте несколько специальных тестовых изображений:
Белый:проверяет равномерность яркости и темные швы.
Красный, зеленый и синий:помогает найти поврежденные светодиоды или аномальные модули.
Серый:показывает различия в яркости модуля и переходы поверхности.
Модель сетки:проверяет искажение вокруг кривой бутылки.
Тест сетки особенно полезен длясветодиодный дисплей в форме бутылки.
Прямые горизонтальные и вертикальные линии должны оставаться визуально непрерывными, когда они проходят вокруг изогнутого тела.
Если одна секция неожиданно изгибается или кажется смещенной, проверьте положение модуля, радиус стальной рамы и координаты приемной карты перед выполнением калибровки цвета.
8. Оставьте пространство для фронтального обслуживания
Техническое обслуживание следует учитывать во время установки, а не после отказа экрана.
Гибкие модули с магнитной установкой могут поддерживать переднее обслуживание, позволяя удалять отдельные модули без демонтажа всей конструкции бутылки. Справочная спецификация также использует магнитное обслуживание передней части.
Однако инженерам все еще нужен доступ к внутренним:
Для экрана бутылок в стиле автомата сервисные двери могут быть интегрированы в заднюю или внутреннюю конструкцию.
Светодиодная кожа никогда не должна навсегда блокировать доступ к компонентам, которые могут потребовать замены.

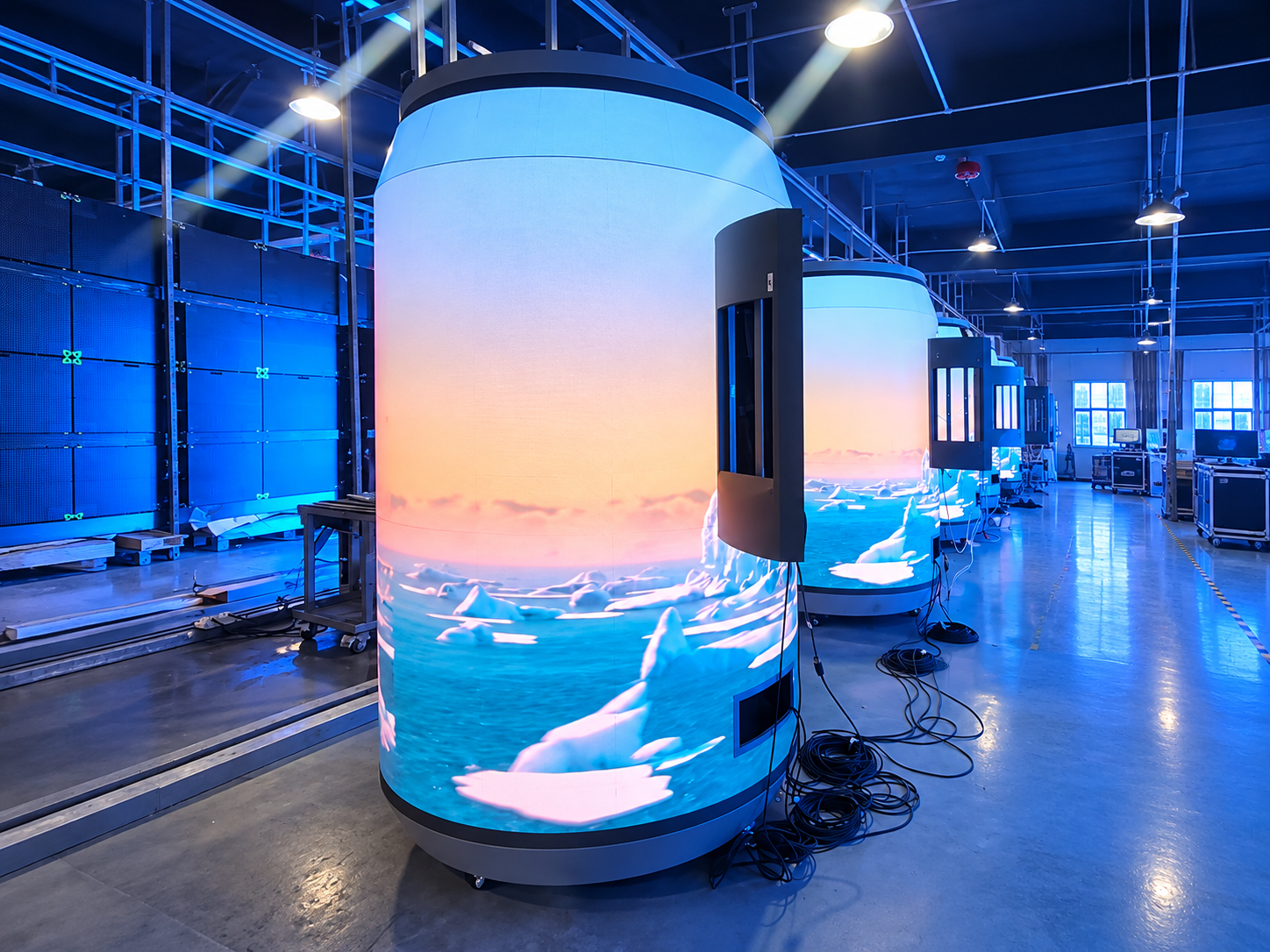

Пример применения: светодиодный дисплей бутылки автомата
Одним из практических приложений является автомат для продажи напитков, окруженный цилиндричным илисветодиодный дисплей в форме бутылки.
Справочная спецификация показывает дисплей, интегрированный непосредственно вокруг корпуса торгового автомата, создавая непрерывную рекламную поверхность, сохраняя при этом доступ к интерфейсу продукта.
Его конфигурация P1.86 включает:
диаметр экрана:1222 mm*
высота дисплея:2000 mm*
общая высота:2300 mm*
разрешение:2064 × 1062*
светодиоды SMD1515;
12-16-битная шкала серого;
интерфейс сигнала HUB75;
обслуживание магнитной передней части;
Угол просмотра до приблизительно160° горизонтально.
Эти цифры следует рассматривать как один справочный дизайн, а не фиксированные спецификации для каждого светодиодного экрана бутылки.
Размеры бутылок, растяжение пикселей, разрешение, структура и открытия автоматов могут быть настроены.
Часто задаваемые вопросы
Может ли светодиодный экран в форме бутылки использовать стандартные гибкие светодиодные модули?
Да, если требуемое искривление остается в допустимом диапазоне изгибания модуля. Очень небольшие шеи бутылок могут потребовать другого модуля или индивидуального дизайна PCB.
Можно ли установить светодиодный экран непосредственно на автомат?
Это возможно, но обычно рекомендуется специальная опорная структура. Структура контролирует окончательный радиус, плоскость, доступ к услугам и маршрутизацию кабеля.
Важно ли обслуживание передней части?
- Да. - Да. Бутылковые конструкции обычно имеют ограниченный задний доступ, поэтому магнитные передние сервисные модули могут значительно упростить замену модуля.
Что нужно проверить перед доставкой?
Проверьте структуру, швы модуля, схемы переменного тока / постоянного тока, порядок сигнала, координаты приемной карты, полноцветные тестовые шаблоны, производительность серых шкал и непрерывное воспроизведение.
Пользовательские светодиодные дисплеи в форме бутылки от TOOSEN
Тозенизготовляетиндивидуальные светодиодные дисплеив том числе изогнутые, цилиндрические и бутылковообразные светодиодные конструкции. Бутылки светодиодных экранов могут быть изготовлены для внутренних или наружных приложений с различными пиксельными высотами, разрешением, размерами и конструкционными конструкциями.
Для проекта в форме бутылки лучше предоставить чертеж бутылки, общие размеры, минимальный диаметр, расстояние просмотра, среду установки, требования к обслуживанию и необходимые открытия перед производством.
Это позволяет конструкцию светодиодного модуля, стальную конструкцию, систему питания, картографию сигнала и метод обслуживания разрабатывать вместе, а не рассматривать как отдельные части.
