Можно ли изготовить форму надежно, а не только один раз?
Это две разные вещи.
Опытная инженерная команда может построить один впечатляющий прототип, сделав небольшие корректировки во время сборки. Однако, если каждый второй или третий блок нуждается в разных ручных коррекциях, конструкция еще не готова к стабильному производству.
Дляиндивидуальный светодиодный дисплейСложность становится проблемой, когда форма начинает снижать повторяемость производства, выравнивание модуля, конструктивную точность и долгосрочную эксплуатационную способность.
Форма может быть возможна, но все же слишком сложна
Многие индивидуальные светодиодные проекты начинаются с 3D-рендеринга. С точки зрения дизайнера поверхность может выглядеть гладкой и непрерывной.
Светодиодный экран не видит форму так же.
Конечная поверхность должна быть разделена на реальные компоненты:
Например, простой цилиндр может быть эффективно покрыт гибким светодиодным экраном. Однако по мере того, как геометрия становится более нерегулярной, экран может потребовать нескольких размеров модулей, пользовательских секций PCB, специальных рам и разных углов установки.
Таким образом, сложность исходит не только из внешнего вида. Он исходит изсколько различных инженерных условий скрыто внутри формы.
Предупреждающий знак 1: кривые становятся слишком жесткими

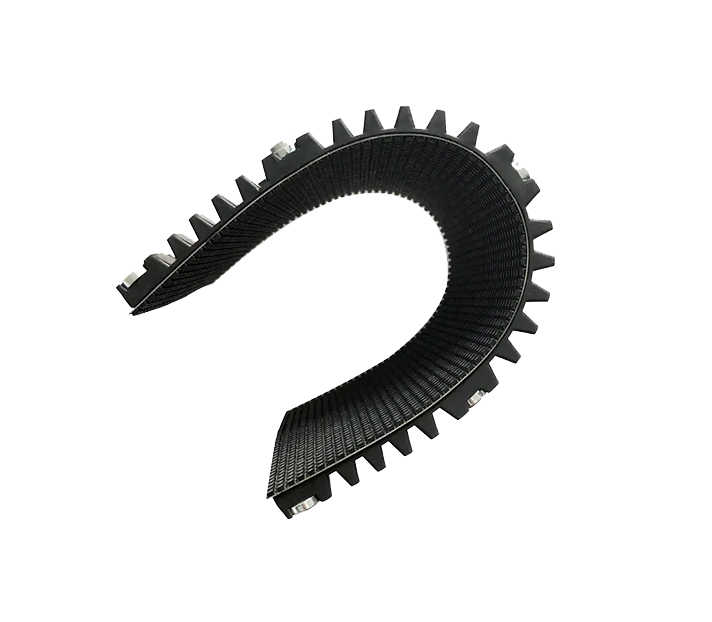

Кривые светодиодные модули имеют физические ограничения изгиба.
Большая гладкая кривая обычно легче изготовить, потому что модули могут следовать за опорной структурой с относительно последовательным давлением и интервалом.
Проблемы начинаются, когда дизайн содержит:
очень малые радиусы,
внезапные изменения кривости,
резкие переходы,
узкие шеи,
или несколько смешанных кривых, встречающихся в одной области.
Попытка навязать модуль на поверхность за пределами его практического диапазона изгиба может создать неравномерные пробелы или напряжение на модуль.
В этой ситуации лучшее решение может заключаться в увеличении радиуса, разделении поверхности по-другому или разработке специальной ПХД вместо того, чтобы заставить стандартный гибкий модуль войти в геометрию.
Предупреждающий знак 2: требуется слишком много уникальных частей
Одна лишь часть не является главной проблемой.Часть вариацииЧасто это более важно.
Представьте себе две индивидуальные светодиодные скульптуры.
Дисплей A использует 100 модулей, но только два конструкции модулей.
Дисплей B использует 60 модулей, но требует 12 различных форм PCB.
Дисплей B может быть гораздо сложнее изготовить надежно.
Каждый уникальный компонент создает еще одну возможность неправильного расположения, ошибок сборки, ошибок инвентаризации и проблем замены.
Вот почему хорошая индивидуальная светодиодная инженерия часто пытается уменьшить количество уникальных частей, сохраняя при этом визуальную форму близко к оригинальной концепции.
Иногда упрощение небольшой части дизайна может сделать весь дисплей гораздо проще производить и обслуживать.
Предупреждающий знак 3: толерантность начинает влиять на поверхность
Это одна из наиболее упущенных проблем в сложныхизготовление индивидуальных светодиодных дисплеев.
Каждый изготовленный компонент имеет толерантность.
В металлической раме может существовать небольшое изменение. Еще одно небольшое изменение может произойти от позиционирования ПХД. Установка модуля может добавить другой. Магниты, маски, кронштейны и соединения могут привести к дополнительным различиям.
В индивидуальном порядке каждое вариант может быть приемлемым.
Но на сложной 3D-структуре эти небольшие различия могут накапливаться.
Рамка толерантности → Положение PCB → позиции модуля → выравнивание поверхности → видимый шов
Результатом может быть дисплей, который работает электрически, но не выглядит последовательно. Шов может стать шире, одна секция может сидеть немного выше, или непрерывная кривая может внезапно появиться неравномерной.
Эта толерантность становится особенно важной вокруг узких переходов, закрытых 3D-поверхностей и областей, где встречаются несколько секций модуля.
Предупреждающий знак 4: Уклад пикселей становится трудным для контроля
Пользовательская форма все еще нуждается в логическом расположении пикселей.
Очень тонкие концы, острые углы, небольшие декоративные детали или узкие секции могут оставить слишком мало места для практического макета светодиода.
Поэтому попытка сохранить каждый миллиметр оригинального промышленного дизайна может создать плохую поверхность дисплея.
Например, светодиодный дисплей в форме бутылки может иметь большой корпус, который легко покрыть, в то время как его узкая шея требует другого модуля или PCB-решения.
Инженерный вопрос не должен быть:
Можно ли точно скопировать форму?
Это должно быть:
«Сколько формы мы можем сохранить при сохранении последовательного распределения пикселей и надежной конструкции?»
Для некоторых проектов небольшая геометрическая настройка практически невидима для аудитории, но делает экран гораздо проще в изготовлении.
Предупреждающий знак 5: обслуживание становится частью проблемы
Пользовательская форма светодиода должна хорошо выглядеть не только в день установки.
Модули, источники питания, приемные карты и кабели могут в конечном итоге потребовать проверки или замены.
Если достижение одного неисправного компонента требует удаления половины конструкции, геометрия становится риском обслуживания.
Это особенно важно для закрытых сфер, скульптур, архитектурных инсталляций и больших подвесных дисплеев.
Например, сферический светодиодный экран требует тщательной координации между его изогнутой поверхностью дисплея и внутренней опорной структурой. Ассортимент сферических продуктов Toosen использует специально разработанные изогнутые модули или структуры ПХД для сферической поверхности, а не обрабатывать сферу как обычный плоский экран.
Поэтому доступ к техническому обслуживанию должен быть рассмотрен до утверждения окончательной конструкции.
Тест «построи его дважды»
Один из практических способов оценить надежность производства прост:
Не спрашивайте, может ли завод построить такой. Спросите, может ли он построить одну и ту же вещь дважды.
Предположим, что первый прототип выглядит идеально.
Теперь построите второй блок с использованием тех же чертежей, деталей, арматуры и инструкций по сборке.
Сравните:
Если второй дисплей достигает того же результата без обширной ручной монтажи, конструкция движется к повторяемому производству.
Если техникам приходится неоднократно сгибать кронштейны, переместить модули, модифицировать отверстия или исправить швы вручную, прототип может выглядеть успешным, но производственный процесс все еще нестабильен.
Для больших заказов тот же принцип может быть распространен на несколько пилотных блоков до массового производства.
Когда следует упростить оригинальную форму?
Упрощение дизайна не обязательно означает изменение его визуальной идентичности.
Инженерам может потребоваться только:
увеличить очень тесный радиус, удалить ненужную мелкую деталь, расширить узкий сегмент, стандартизировать несколько форм ПХД, изменить скрытое конструктивное соединение или разделить поверхность на более практические модульные зоны.
Цель заключается в том, чтобы найти баланс междуверность дизайна и надежность производства.
Хороший изготовитель индивидуальных светодиодов должен быть готов объяснить, где лежит этот баланс, вместо того, чтобы просто сказать, что любая форма возможна.
Где сложные индивидуальные светодиодные формы имеют смысл
Сложная геометрия часто оправдывается, когда сам экран является частью опыта.
Типичные приложения включают музеи, научные центры, торговые центры, флагманские магазины, выставки, места развлечений, художественные инсталляции и брендовые дисплеи продуктов.
Тоусенформенный светодиодный экрандиапазон включает сферические, цилиндрические, изогнутые, многоугольные и другие творческие структуры для этих приложений. Компания также предоставляет 3D-рисунок и конструктивные консультации для заказных проектов.
В этих проектах инженерия должна защищать творческую идею, устраняя при этом ненужный производственный риск.
Часто задаваемые вопросы
Можно ли сделать любую 3D-форму светодиодным дисплеем?
Можно создать множество форм, но не каждая геометрия должна быть точно скопирована. Очень тесные кривые, узкие области, резкие переходы и чрезмерное количество уникальных секций ПХД могут сделать производство и обслуживание ненужно сложными.
Неужели более сложная форма всегда требует индивидуальной ПХД?
Нет. Некоторые изогнутые конструкции могут использовать гибкие светодиодные модули. Пользовательские конструкции PCB становятся более полезными, когда стандартные или гибкие модули не могут точно следовать требуемой геометрии.
Почему прототип важен для индивидуального светодиодного дисплея?
Прототип позволяет инженерам проверить механическую установку, швы, макет пикселей, метод сборки и визуальную производительность до полного производства. Для сложных конструкций повторение прототипа еще более ценно, потому что он проверяет последовательность производства.
Как можно снизить производственный риск?
Уменьшить ненужные колебания деталей, избегать крайнего искривления, где это возможно, стандартизировать зоны модулей, контролировать конструктивные допуски, обеспечить доступ к обслуживанию и проверять конструкцию через прототипное или пилотное производство.
От творческой концепции до повторяемого производства
Лучший индивидуальный светодиодный дисплей - это не просто самая сложная форма, которую может построить завод.
Это форма, которая может быть произведена снова с предсказуемыми размерами, стабильным выравниванием модуля, практическим обслуживанием и последовательным визуальным качеством.
Toosen предоставляет OEM и ODM индивидуальные решения для светодиодных дисплеев, охватывающие проектирование, разработку прототипов, структурное планирование, производство, конфигурацию программного обеспечения, руководство по установке и послепродажную поддержку. Ее ассортимент продукции включаетиндивидуальные светодиодные дисплеи, гибкие светодиодные экраны и сферические светодиодные экраны.
Для сложного проекта наиболее полезным вопросом является не:
Вы можете создать эту форму?
Это:
Можете ли вы производить его неоднократно, поддерживать его практически и сохранять одно и то же качество от первого до последнего?
