Индивидуальный светодиодный дисплей часто начинается с рисунка, 3D-модели или творческой идеи. На компьютере дизайн может выглядеть идеально. Размеры модуля правильны, стальная конструкция подходит, а макет пикселей кажется разумным.

Но цифровая модель не может показать все проблемы, которые могут появиться на реальном экране.

Для некоторых проектов достаточно небольшого образца или частичной структуры. Для других, производствополноразмерный прототип перед массовым производствомПозже можно предотвратить дорогостоящие изменения.

Ключ в том, чтобы знать, когда действительно необходим полный прототип.

Почему одного рисунка иногда недостаточно

Обычный прямоугольный светодиодный дисплей использует повторяющиеся шкафы и стандартные методы подключения. После проверки конструкции шкафа производство большего количества единиц обычно создает ограниченный структурный риск.

Aиндивидуальный светодиодный дисплейотличается.

Его окончательный внешний вид может зависеть от нескольких элементов, работающих вместе:

• нерегулярные углы модуля;

• заказные металлические конструкции;

• кривые переходы;

• специальные макеты ПХД;

• нестандартные кабельные маршруты;

• необычный доступ к обслуживанию;

• индивидуальные точки установки.

Небольшая размерная ошибка в одной области может продолжаться по всей структуре.

Например, разница в выравнивании на 2 мм может показаться неважной на одном модуле. После того, как десятки модулей устанавливаются вокруг круговой или нерегулярной конструкции, эта небольшая разница может стать видимым швом или помешать правильному закрытию окончательных секций.

Это одна из причин, почему некоторые проекты должны быть проверены на их реальных размерах.

Когда необходим полноразмерный прототип?

Не каждый индивидуальный светодиодный проект нуждается в таком. Однако несколько условий делают полномасштабное тестирование гораздо более ценным.

1. Форма имеет несколько меняющихся кривых

Простый цилиндр имеет один главный радиус. Его структура относительно предсказуема.

Дисплей с меняющимися кривыми, узкими переходами, плечами, углами или несколькими радиусами сложнее.

Это может произойти с бутылками, скульптурами, животными, логотипами, архитектурными украшениями и другими творческими формами.

Aгибкий светодиодный экранможет адаптироваться к изогнутым поверхностям, но опорная структура все еще определяет окончательную форму. Прототип полного размера позволяет инженерам увидеть, следуют ли модули структуре гладко, не создавая точек давления или видимых пробелов.

2. Экран должен соответствовать физическому объекту

Некоторые светодиодные дисплеи предназначены для воспроизведения реального продукта в гораздо большем масштабе.

Отличным примером является бутылковообразный дисплей.

Тело, плечо, шея и верхняя часть могут иметь разные размеры. Даже когда 3D-модель точна, готовая светодиодная поверхность может выглядеть немного иначе, потому что светодиодные модули имеют свою толщину, границы изгиба и требования к подключению.

Для этих проектов визуальная пропорция имеет значение почти столько же, сколько и конструктивная прочность.

Прототип полного размера помогает клиенту проверить фактический силуэт до того, как дизайн вступит в массовое производство.

3. Несколько идентичных дисплеев будут произведены

Стоимость прототипа становится более разумной, когда проект требует много идентичных единиц.

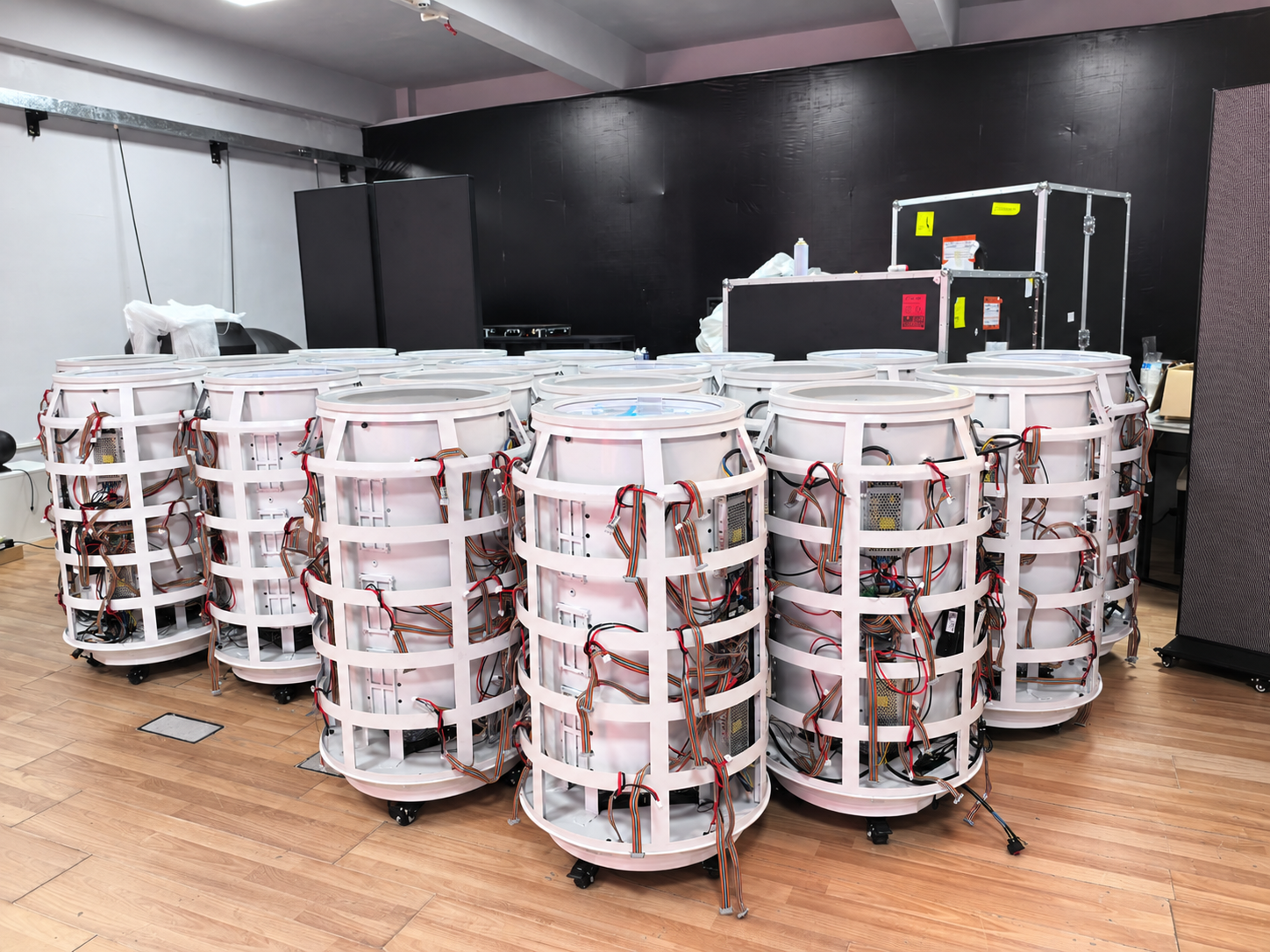

Представьте себе розничную кампанию, требующую 30 индивидуальных светодиодных конструкций.

Если проблема конструкции обнаружена после того, как все 30 кадров уже были изготовлены, исправление партии может стать намного дороже, чем построение первого полного прототипа.

В этой ситуации прототип выступает в качестве производственного эталона.

Как только заказчик одобрит форму, расположение модуля, структуру, проводку и визуальную производительность, завод может использовать утвержденный блок в качестве стандарта для оставшегося производства.

Что нужно испытать на прототипе?

Прототип полного размера должен использоваться не только для проверки того, зажигаются ли светодиоды.

Он должен воспроизводить важные условия конечного продукта.

Проверьте окончательную форму

Инженеры должны проверять дисплей с основных направлений просмотра.

Ищите:

• неравномерные кривые;

• неожиданные плоскости;

• большие швы;

• неправильные пропорции;

• видимые конструктивные края.

Это особенно важно для 360-градусных дисплеев, где зрители могут ходить по всему продукту.

Проверьте давление и выравнивание модуля

Гибкие модули должны естественно сидеть против рамы.

Если установщики должны сильно толкать, растягивать или крутить модуль, чтобы он вписался, конструктивные размеры могут потребовать корректировки.

Чрезмерное механическое напряжение может создать проблемы после длительной эксплуатации.

Проверьте контент

Структурно правильный дисплей все еще может привести к плохим визуальным результатам, если содержание не соответствует физической геометрии.

Перед серийным производством инженеры должны запускать:

• движущиеся линии;

• сети;

• логотипы;

• текст;

• твердые цвета;

• вращающиеся анимации.

Эти шаблоны облегчают поиск искажений и ошибок картографии.

Для сферического светодиодного экрана этот этап особенно важен, поскольку содержимое обертается вокруг поверхности на 360 градусов, а не остается на одной плоской плоскости. Сферический диапазон Toosen поддерживает несколько диаметров и шагов пикселей для различных требований к просмотру и установке.

Не забывайте о питании, данных и обслуживании

Прототип также должен ответить на практические вопросы, которые CAD-чертежи не могут полностью решить.

Могут ли техники получить приемные карты?

Можно ли удалить поврежденный модуль без демонтажа большой части конструкции?

Слишком близки ли электрические кабели к острым металлическим краям?

Могут ли сигнальные кабели проходить через раму без плотно согнутых?

Достаточно ли внутреннего пространства для источников питания, приемных карт и разъемов?

Эти детали могут показаться небольшими во время проектирования, но они непосредственно влияют на время установки и будущее обслуживание.

Прототип полного размера дает инженерам возможность перемещать кабели, увеличивать сервисные отверстия или менять позиции компонентов до замораживания производственного чертежа.

Когда обычно не требуется полноразмерный прототип?

Также нет причин увеличивать стоимость проекта, когда риск проектирования уже низок.

Полный прототип может не быть необходим, когда:

• такая же конструкция уже успешно изготовлена;

• только диаметр или высота незначительно меняются;

• применяются стандартные модули и проверенные рамки;

• проект нуждается только в одном дисплее;

• частичный структурный образец может проверить критическую область.

В таких случаях инженеры могут построить только самый сложный участок.

Например, экран в форме бутылки может потребовать тестирования только перехода плеча и шеи, а не производства всей бутылки.

Целью прототипирования является не создание дополнительного экрана. Это ответ на инженерные вопросы, которые до сих пор содержат неопределенность.

От утверждения прототипа до массового производства

Как только прототип проходит проверку, его важные параметры должны быть зафиксированы.

Они могут включать размеры рамы, позиции модулей, маршруты кабелей, координаты приемной карты, местоположения винтов и порядок сборки.

Фотографии и монтажные чертежи также могут быть созданы из утвержденного блока.

Затем массовое производство должно следовать этому утвержденному стандарту вместо того, чтобы полагаться только на оригинальный концептуальный чертеж.

Это облегчает проверку каждого готового блока и уменьшает различия между партиями.

Часто задаваемые вопросы

Требуется ли прототип каждого индивидуального светодиодного дисплея?

Нет. Проверенные конструкции часто могут переходить непосредственно в производство. Прототипы полного размера более полезны для сложных или совершенно новых конструкций.

Можно ли заменить прототип полного размера?

Иногда. Но изменение масштаба также может изменить распределение модулей, переходы кривых и структурные допуски. Маленький прототип не всегда может воспроизвести эти эффекты.

Должен ли прототип использовать реальные светодиодные модули?

Для окончательной инженерной проверки, да. Макетные панели могут подтвердить внешнюю форму, но реальные модули необходимы для проверки швов, давления на изгиб, проводки, картографии пикселей и визуальной производительности.

Тестирование прототипов только для больших светодиодных дисплеев?

Нет. Даже небольшой творческий дисплей может потребовать полномасштабного тестирования, если его геометрия сложна или если будет произведено много идентичных единиц.

Прототип риска, а не только формы

Решение о создании полноразмерного прототипа должно зависеть от инженерной неопределенности, а не только от размера экрана.

Если новый индивидуальный светодиодный дисплей сочетает в себе сложную геометрию, жесткие допуски, сложные модульные переходы, необычную проводку или крупное производство, построение одного полного блока сначала может предотвратить повторение проблем на протяжении всей партии.

Тусенпредоставляет услуги OEM и ODM для заказных светодиодных проектов, охватывающих оценку конструкции, конструкционную инженерию, индивидуальные формы и производство. Клиенты могут отправить чертежи, CAD-файлы, 3D-модели или справочные концепции для инженерной оценки до производства.

Для действительно новой формы самый ценный прототип – это не просто демонстрационная модель. Это последний инженерный контрольный пункт между привлекательной концепцией и стабильным массовым производством.
