Un módulo LED flexible puede doblarse, pero eso no significa que pueda soportarse a sí mismo.

Esta es una de las diferencias más importantes entre una pantalla LED flexible y una pantalla LED plana normal. El módulo suave crea la curva visible, mientras que la estructura detrás determina si esa curva se mantiene precisa después de la instalación.

Para una pared curva simple, una superficie existente puede proporcionar suficiente soporte. Pero para cilindros, ondas, columnas, pantallas suspendidas o formas irregulares, unmarco metálico personalizadoa menudo se hace necesario.

¿Cuándo deberías usar uno?

Por qué los módulos LED flexibles todavía necesitan apoyo estructural

Apantalla led flexibleEstá diseñado para seguir una superficie curva. Su PCB suave y su soporte flexible permiten crear formas que los módulos LED rígidos estándar no pueden lograr.

Sin embargo, el módulo en sí mismo no es la estructura de carga principal.

Si los módulos se instalan directamente en una superficie desigual o mal preparada, pueden aparecer varios problemas:

• curvatura inconsistente

• huecos visibles entre los módulos

• bordes de pantalla desiguales

• encaminamiento de cable difícil

• posicionamiento del módulo inestable

• Pobre acceso al mantenimiento

• tensión local en módulos y conectores

El problema se hace más visible a medida que la pantalla se hace más grande o la forma se complica.

Por lo tanto, una buena pantalla LED curva comienza con la estructura, no solo con el módulo LED.

1. Cuando la superficie de instalación no coincide con la curva requerida

Esta es una de las situaciones más claras en las que se necesita un marco metálico personalizado.

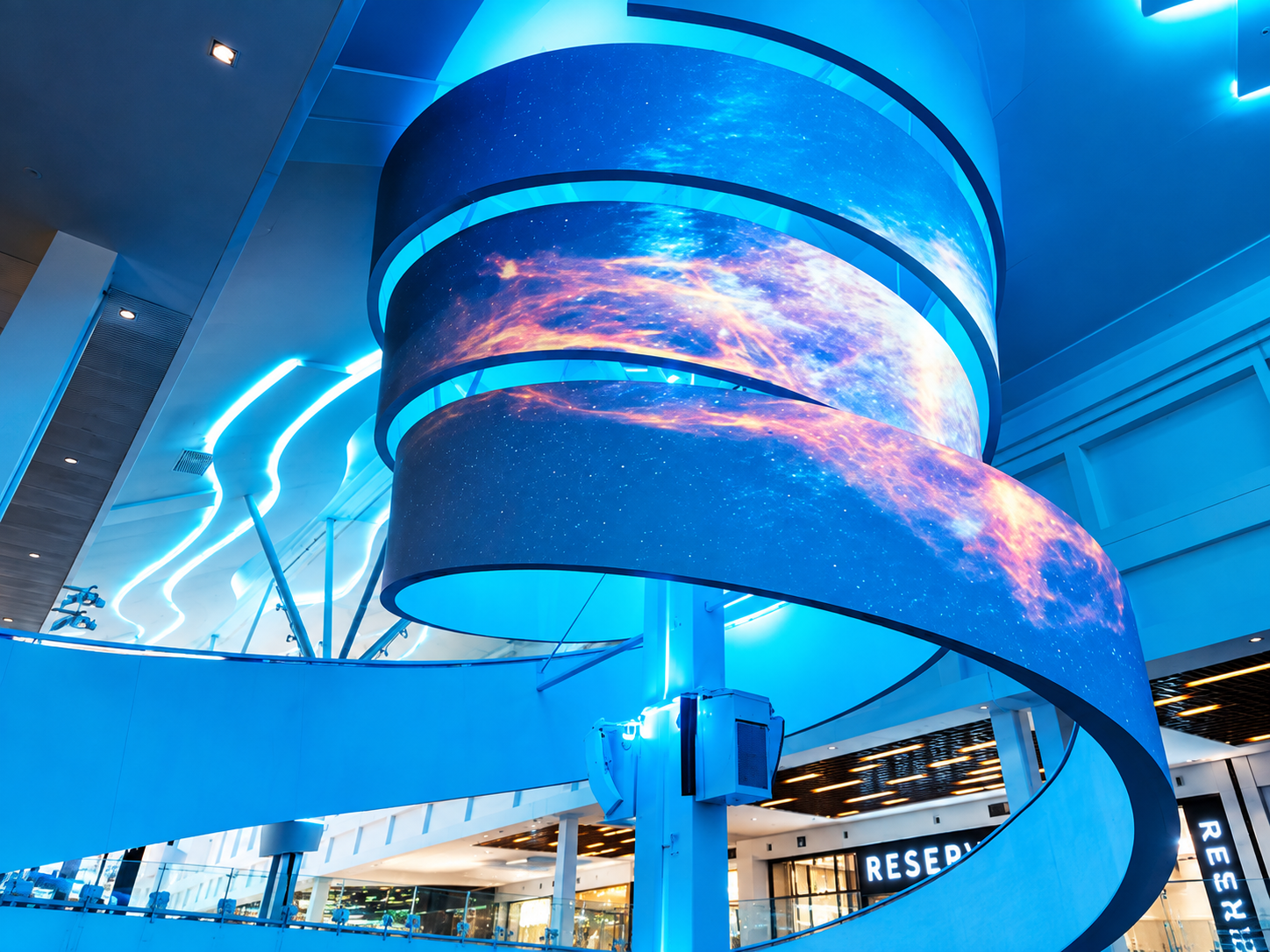

Imagine que un arquitecto quiera una columna LED cilíndrica lisa, pero la columna de hormigón existente es ligeramente desigual. Instalar módulos LED flexibles directamente sobre él puede reproducir todos los errores de superficie.

En su lugar, los ingenieros pueden construir un marco de metal circular alrededor de la columna original.

El marco crea una superficie de montaje controlada, mientras que los módulos LED flexibles crean la superficie de visualización final.

Este método es especialmente útil para:

• columnas del centro comercial

• estructuras de exposición

• interiores del hotel

• instalaciones museales

• pantallas minoristas

• decoraciones arquitectónicas

Para estos proyectos, el marco funciona como una referencia geométrica para toda la pantalla.

2. Cuando la pantalla tiene un radio preciso

Flexible no significa flexión ilimitada.

Cada módulo suave LED tiene un rango de flexión práctico. Si un proyecto requiere un radio específico, los ingenieros necesitan comprobar si el módulo puede seguir esa curva sin una tensión mecánica excesiva.

Un marco metálico personalizado ayuda a mantener el radio diseñado en toda la pantalla.

Por ejemplo, si una pantalla cilíndrica es ligeramente más ancha en la parte superior que en la parte inferior debido a errores de instalación, la diferencia puede parecer pequeña mecánicamente, pero se vuelve obvia cuando el contenido de vídeo se mueve alrededor de la pantalla.

Es por eso que el marco debe diseñarse de acuerdo con la superficie LED final en lugar de ajustarse solo después de que lleguen los módulos.

3. Cuando está construyendo una onda o pantalla led irregular

Un cilindro simple tiene una curva relativamente consistente.

Una pantalla en forma de onda es diferente.

Su radio puede cambiar continuamente de una sección a otra. Algunas áreas se doblan hacia dentro, mientras que otras se doblan hacia fuera. Esto hace que la instalación dependa mucho más de la precisión estructural.

En esta situación, amarco metálico personalizado para módulos LED flexiblespuede dividir la forma en secciones estructurales controladas.

Los ingenieros pueden definir varios puntos de referencia a lo largo del marco y luego instalar los módulos suaves LED de acuerdo con estos puntos.

Esto reduce el riesgo de crear una onda desigual ajustando manualmente cada módulo en el sitio.

Para formas altamente personalizadas, TOOSEN también proporcionapantalla led personalizadasoluciones basadas en dibujos, dimensiones y requisitos del proyecto.

4. Cuando la pantalla led flexible es suspendida

Un muro ya proporciona apoyo.

Una estructura suspendida no lo hace.

Si una pantalla LED curva o creativa cuelga de un techo o una estructura superior, el marco metálico se convierte en parte del sistema de carga completo.

El equipo de ingeniería debe considerar más que los propios módulos LED. El diseño también puede necesitar soportar:

• fuentes de alimentación

• recibir tarjetas

• cables de señal

• cables de alimentación

• hardware de montaje

• componentes de mantenimiento

El peso total y la trayectoria de carga deben evaluarse antes de la fabricación.

Para este tipo de proyecto, el módulo LED flexible nunca debe tratarse como un componente estructural.

5. Cuando la alineación del módulo debe ser muy precisa

Las pantallas curvas son sensibles a pequeños errores de alineación.

Si un módulo se sienta ligeramente más alto que el siguiente, la diferencia puede crear una costura visible. Cuando muchos pequeños errores se acumulan en una pantalla grande, la forma final puede alejarse gradualmente del diseño original.

Un marco metálico correctamente fabricado proporciona posiciones de referencia fijas.

Esto hace que sea más fácil para los instaladores controlar:

Posición del módulo → hueco del módulo → curvatura → geometría de pantalla completa

Cuanto más grande sea la pantalla, más valiosos serán estos puntos de referencia.

Cómo comprobar el marco antes de instalar los módulos LED

No espere a que todos los módulos estén instalados para descubrir un problema estructural.

Un mejor enfoque es probar primero el marco metálico.

Comience comprobando las dimensiones generales con respecto al dibujo aprobado. A continuación, mide varios puntos importantes en lugar de comprobar solo el ancho y la altura totales.

Para las secciones curvas, utilice una plantilla de radio, medición láser u otro método de medición adecuado para verificar la forma.

A continuación, instale un pequeño número de módulos LED flexibles en la zona más difícil.

Preste especial atención a:

• El radio más pequeño

• Transiciones entre diferentes curvas

• esquinas o secciones de borde

• juntas de módulo

• salidas de cable

• aberturas de mantenimiento

Esta pequeña instalación de prueba puede revelar problemas antes de que se monten cientos de módulos.

Después de confirmar la estructura, complete la pantalla y ejecute una prueba de imagen completa. Las líneas en movimiento, las rejillas y los gráficos continuos son útiles porque las discontinuidades estructurales a menudo son más fáciles de ver que con una foto estática.

¿Todas las pantallas LED flexibles necesitan un marco de metal personalizado?

¡No! No!

Para una instalación interior pequeña en una superficie curva lisa existente, es posible que no sea necesario un marco personalizado separado.

Una estructura metálica se vuelve más importante cuando el proyecto implica:

Por lo tanto, la decisión debe basarse engeometría, tamaño, método de montaje, carga estructural, acceso al mantenimiento y tolerancia de instalaciónen lugar del tamaño de la pantalla.

Deja espacio para el mantenimiento

Un error en el diseño de marco personalizado es hacer que la estructura se ajuste perfectamente a los módulos LED pero no deje espacio para el servicio.

Antes de fabricar el marco, los ingenieros deben decidir cómo los técnicos llegarán a las fuentes de alimentación, tarjetas de recepción, cables, conectores y módulos LED individuales.

Para una pantalla LED curva grande, unos pocos centímetros de espacio de servicio adicional en la ubicación correcta pueden ahorrar horas durante el mantenimiento futuro.

El marco también debe evitar bloquear las rutas de eliminación del módulo.

Una hermosa pantalla curva es solo un buen diseño si todavía se puede reparar después de la instalación.

Preguntas frecuentes

¿Se pueden instalar módulos LED flexibles directamente en una pared?

Sí, si la pared o la superficie de soporte es lisa, fuerte, curvada correctamente y adecuada para el sistema de montaje. Las formas grandes o complejas generalmente requieren soporte estructural adicional.

¿Qué materiales se usan normalmente para un marco LED personalizado?

El acero y el aluminio son opciones comunes. El material final depende del tamaño de la pantalla, el peso, el entorno de instalación, los requisitos estructurales, el transporte y el diseño del proyecto.

Conclusión

Un módulo LED flexible proporciona capacidad de flexión, pero elmarco metálico personalizado controla la geometría final.

Para una pared curva pequeña, la superficie de instalación existente puede ser suficiente. Para un cilindro grande, onda, pantalla suspendida, pantalla autónoma o estructura irregular, un marco personalizado puede convertirse en una parte crítica del proyecto.

El mejor momento para resolver problemas estructurales es antes de la producción, no durante la instalación.
