Una pantalla LED esférica contiene muchos componentes eléctricos y metálicos en una estructura curva compacta. Fuentes de alimentación, módulos LED, tarjetas de recepción, cables, marcos metálicos y piezas de montaje trabajan juntos dentro de la esfera. Por esta razón, la puesta a tierra adecuada es una parte importante de la instalación y la seguridad eléctrica.

Sin embargo, simplemente ver un alambre de tierra verde-amarillo no significa que la pantalla esté bien puesta a tierra.

Un completoconexión a tierra de la pantalla LED esféricaLa verificación debe confirmar la conexión de tierra protectora, la continuidad de las partes metálicas conductoras, la trayectoria de puesta a tierra y el estado de todas las conexiones relacionadas antes de encender la pantalla.

Esta guía explica cómo comprobar estos puntos paso a paso.

¿Por qué es importante la puesta a tierra para una pantalla LED esférica?

Como una pantalla LED convencional, unapantalla led esféricautiliza múltiples fuentes de alimentación de conmutación para convertir la potencia de entrada CA en la potencia CC de bajo voltaje requerida por los módulos LED y los componentes de control.

La diferencia es su estructura.

Una esfera puede contener múltiples secciones de bastidor curvado, soportes, carcasas de fuente de alimentación, secciones de mantenimiento y estructuras de soporte. Dependiendo del proyecto, la pantalla puede suspenderse desde arriba o instalarse en una base.

Si estas partes conductoras no están adecuadamente unidas y conectadas a tierra protectora, una falla puede dejar una sección metálica expuesta en un potencial peligroso.

La puesta a tierra adecuada también ayuda a proporcionar una ruta controlada para la corriente de falla y apoya el funcionamiento fiable de los dispositivos de protección.

1. Comience con una inspección de puesta a tierra visual

Antes de usar cualquier instrumento de prueba, inspeccione visualmente la instalación.

Busque el conductor protector de tierra, generalmente identificado por el aislamiento verde-amarillo. Siga desde el sistema de distribución eléctrica hacia la pantalla LED.

Compruebe si:

• El cable de PE está conectado de forma segura.

• Los terminales están apretados e intactos.

• Los cables de tierra no se cortan ni se desconectan.

• Las conexiones no muestran corrosión obvia.

• El aislamiento del cable no está dañado.

• Los puntos de conexión a tierra están claramente identificados.

No asuma que un cable está conectado correctamente simplemente porque entra en la pantalla. Seguir el camino de puesta a tierra en la medida de lo práctico.

La energía debe aislarse antes de abrir los recintos eléctricos o tocar el cableado interno.

2. Compruebe la Ruta Tierra Protectiva Completa

Un error común es comprobar solo el cable de entrada de alimentación.

Para unaEstablecimiento a tierra de la pantalla de esfera LEDinspección, piense en el camino completo:

Sistema PE de construcción → caja de distribución → cable de alimentación → carcasa de fuente de alimentación → marco esférico y otras partes conductoras expuestas

Una interrupción en cualquier punto puede afectar a la protección proporcionada por el sistema.

Esto se vuelve particularmente importante con grandes pantallas esféricas porque el bastidor interno puede consistir en varias secciones metálicas separadas.

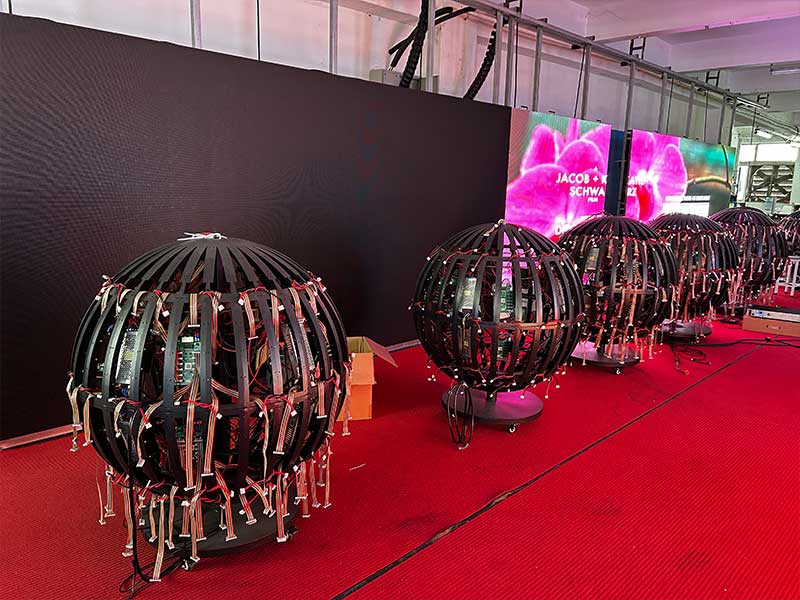

3. Compruebe el marco metálico de la esfera

Esta es una de las principales diferencias entre comprobar una pared LED plana y una pantalla LED esférica.

La estructura de una pantalla LED esférica puede incluir secciones estructurales curvas y muchos puntos de conexión alrededor de la esfera.

El contacto mecánico no garantiza automáticamente una unión eléctrica fiable.

Por ejemplo, pintura, recubrimiento, oxidación, sujetadores sueltos, almohadillas de goma u otros materiales aislantes entre dos partes metálicas pueden aumentar la resistencia eléctrica o aislar eléctricamente una sección de otra.

Preste especial atención a:

• Marco esférico principal

• Secciones de marco curvas

• Soportes de montaje metálicos

• Carcasas de fuente de alimentación

• Puertas de mantenimiento o cubiertas extraíbles

• Columnas de soporte

• Estructuras colgantes

Si una sección conductora requiere una unión protectora, debe tener una trayectoria eléctrica fiable en lugar de confiar solo en el contacto accidental de metal a metal.

4. Realizar una prueba de continuidad eléctrica

Una prueba de continuidad ayuda a determinar si las secciones conductoras relevantes de la pantalla tienen una conexión eléctrica efectiva al sistema de conexión a tierra protector.

Dependiendo de la instalación y el estándar de prueba requerido, los técnicos pueden utilizar equipos de prueba de continuidad o baja resistencia adecuados.

La prueba debe centrarse en la trayectoria de puesta a tierra y las partes conductoras expuestas relevantes.

Por ejemplo, pueden realizarse controles entre el punto de tierra protector designado y diferentes secciones metálicas de la estructura esférica.

Si una sección muestra un resultado significativamente diferente a los demás, inspeccione sus juntas y conexiones de unión.

Las causas posibles incluyen:

• Tornos sueltos

• Conductores de unión faltantes

• Contactos corroídos

• Superficies de contacto pintadas

• Cables PE dañados

• Pobres conexiones de terminales

No confíe en un valor de resistencia arbitrario tomado de un artículo en línea. Los requisitos de aceptación deben seguir el diseño del equipo, las especificaciones del proyecto, las normas eléctricas aplicables y las regulaciones locales.

5. Compruebe cada conexión a tierra de fuente de alimentación

Una pantalla LED esférica grande puede contener muchas fuentes de alimentación de conmutación distribuidas alrededor de su estructura interna.

No inspeccione sólo uno.

Cuando lo requiera el diseño del equipo, verifique que cada carcasa de fuente de alimentación relevante y terminal de tierra protector estén conectados correctamente.

Una conexión PE suelta dentro de una sección puede crear un problema de seguridad eléctrica local incluso cuando el resto de la esfera está correctamente puesta a tierra.

Esto es especialmente importante después del transporte, la instalación, la sustitución de módulos o el mantenimiento interno porque los conectores y terminales pueden haber sido movidos durante el trabajo.

6. No confunda la tierra protectora con el negativo de CC

Otro malentendido común es el tratamientoPE (Tierra protectora)yNegativo DCcomo la misma cosa.

No son automáticamente intercambiables.

Los módulos LED operan comúnmente a partir de CC de baja tensión suministrada por fuentes de alimentación de conmutación, mientras que la conexión a tierra protectora es una función de seguridad eléctrica para las partes conductoras expuestas y el sistema de alimentación de CA.

Los técnicos deben seguir el diseño eléctrico del fabricante en lugar de crear conexiones adicionales entre PE y DC negativo sin una razón de ingeniería.

7. Inspeccionar la estructura de instalación

Los controles de puesta a tierra también deben considerar cómo se instala la esfera.

Las pantallas LED esféricas TOOSEN se pueden utilizar con instalación colgante o base dependiendo del proyecto.

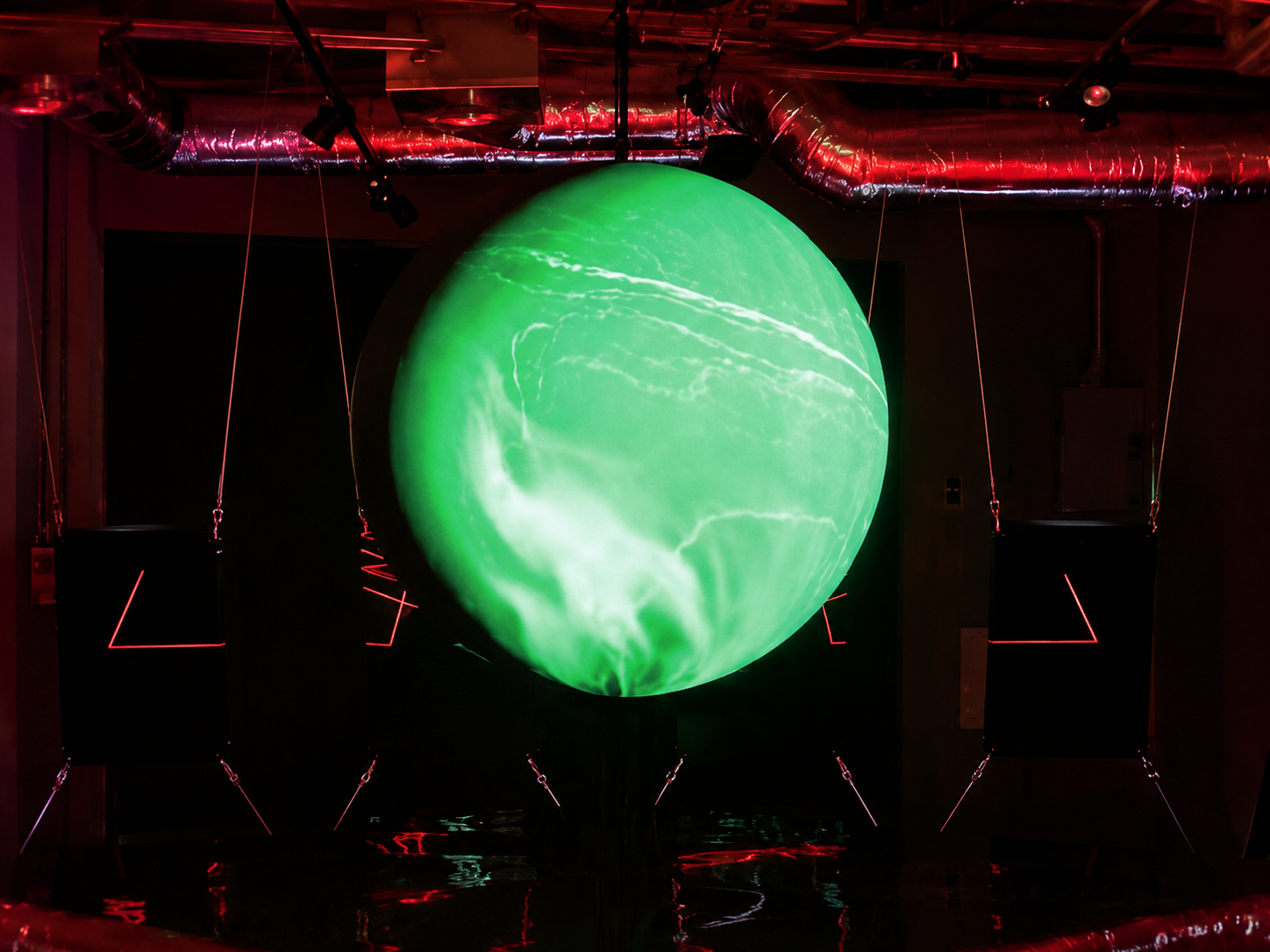

Pantalla led esférica colgante

Para una esfera suspendida, inspeccione el marco colgante metálico relevante, los puntos de conexión estructurales, los recintos eléctricos y los conductores de unión.

No asuma que un cable de acero o una estructura de suspensión proporciona automáticamente una trayectoria de tierra protectora verificada.

Pantalla LED esférica de pie en el piso

Para una esfera montada en una base, compruebe el marco de la pantalla, la columna o base de soporte, el sistema de distribución de energía y cualquier estructura conductora expuesta que requiera unión.

Una vez más, la conexión física al suelo u otra estructura metálica no demuestra por sí misma la conexión a tierra correcta.

8. Mida el sistema de puesta a tierra correctamente

La resistencia a tierra también puede necesitar ser probada como parte de la aceptación de la instalación.

Esta medición requiere un equipo apropiado y un método adecuado para la instalación eléctrica. Un multímetro básico por sí solo no es un sustituto para todo tipo de prueba de puesta a tierra o puesta a tierra.

El resultado requerido puede variar dependiendo de la instalación, el código eléctrico local, la disposición de puesta a tierra y las especificaciones del proyecto.

Por esta razón, evite tratar un valor de resistencia como un requisito universal para cada proyecto de pantalla LED.

Para las instalaciones permanentes, la inspección eléctrica final debe ser completada por personal cualificado de acuerdo con los requisitos locales aplicables.

Lista de control de puesta a tierra de la pantalla LED esférica

Compruebe de nuevo después del mantenimiento

La puesta a tierra no debe tratarse como una inspección de una sola vez.

Si unapantalla led de forma personalizadaSe abre para mantenimiento, se mueve a otra ubicación o se reemplazan componentes eléctricos, las conexiones de conexión a tierra y unión afectadas deben ser comprobadas nuevamente.

Esto es particularmente útil para pantallas esféricas porque el mantenimiento a menudo implica abrir diferentes áreas de la estructura curva.

Una conexión que fue correcta durante el montaje de fábrica puede verse perturbada durante el transporte o la instalación.

Pensamientos finales

Comprobar si unapantalla LED esférica está bien puesta a tierrarequiere más que encontrar un cable de tierra.

Una inspección adecuada debe considerar el conductor de tierra protector, las fuentes de alimentación, el sistema de distribución, el marco metálico esférico, las juntas estructurales, el sistema de soporte y la continuidad eléctrica entre las partes conductoras relevantes.

La regla más importante es simple:Nunca asuma que las piezas metálicas están puestas a tierra solo porque están físicamente conectadas.

Antes de encender una nueva instalación, utilice el método de prueba correcto y verifique el trabajo eléctrico final de acuerdo con los requisitos del proyecto y las normas eléctricas locales aplicables.
