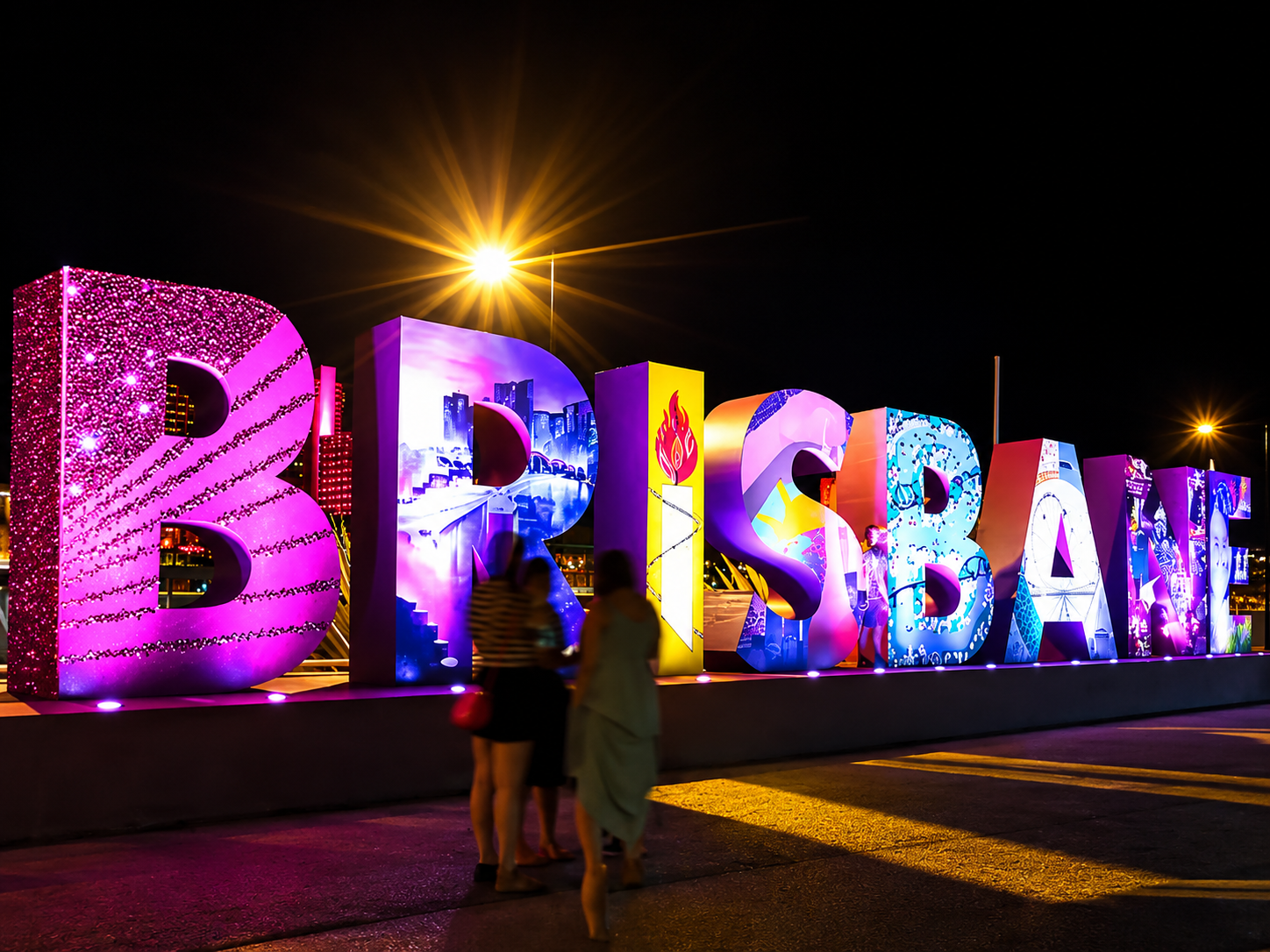

Una pantalla de letras led puede parecer simple desde el frente, pero el producto acabado puede contener muchas partes diferentes detrás de cada letra.

Los módulos LED, fuentes de alimentación, tarjetas de recepción, cables, marcos, piezas de montaje y componentes de repuesto deben coincidir con el dibujo aprobado.

Es por eso que elDisplay de letras ledBOMSe debe comprobar cuidadosamente antes de comenzar la producción.

Un BOM, o Lista de Materiales, no debe ser tratado solo como una lista de compra. Para una pantalla LED personalizada, también es un documento de confirmación técnica. Dice a la fábrica lo que realmente se construirá y ayuda al cliente a confirmar si falta algo importante antes de aprobar el pedido.

Por qué la pantalla de letras LED importa BOM

Una cotización solo puede mostrar:

• Pitch de píxeles

• Tamaño de la pantalla

• Precio total

• Cantidad

• Tipo de instalación

No es suficiente para la producción.

Por ejemplo, dos pantallas de letras led pueden tener las mismas dimensiones generales pero usar diferentes números de módulos porque sus trazos de letras son diferentes.

Un diseño puede necesitar varias tarjetas de recepción porque las letras están separadas. Otro puede compartir una sección de control a través de varias letras.

Si estas diferencias no se reflejan en la BOM, los problemas solo pueden aparecer durante el montaje o la instalación.

Un BOM completo hace que estos detalles sean visibles antes de que comience la producción.

1. Los módulos led deben definirse claramente

El primer elemento a comprobar es el módulo LED.

El BOM debe mostrar al menos:

Tipo de módulo
Pitch de píxeles
Dimensiones del módulo
Cantidad del módulo
Versión interior o exterior
Posición o grupo del módulo

Para las letras personalizadas, la cantidad de módulo debe calcularse a partir del diseño real de las letras en lugar de simplemente a partir del área total de metros cuadrados.

Esto es especialmente importante cuando se utilizan módulos flexibles para trazos curvados o formas irregulares.

de TOOSENpantalla led flexiblesoluciones se pueden utilizar para estructuras curvas y personalizadas donde los gabinetes rectangulares estándar son difíciles de aplicar.

Si se utilizan varios tipos de módulos en un proyecto, cada tipo debe aparecer como un elemento de BOM separado.

2. Compruebe la cantidad de fuente de alimentación

El BOM también debe indicar el modelo y la cantidad de fuente de alimentación.

No verifique este artículo solo preguntando: "¿Es suficiente el vatio total?"

La distribución de energía también importa.

Una carta LED larga puede requerir que se suministre energía desde varios puntos. Las letras separadas pueden tener secciones de potencia independientes. La distancia del cable también puede afectar cómo se debe dividir el sistema.

Antes de la aprobación, confirme:

Modelo de fuente de alimentación
Voltaje de entrada
Voltaje de salida
Potencia nominal
Cantidad
¿Qué módulos sirve cada fuente de alimentación?

El objetivo es asegurarse de que el diseño eléctrico coincida con la estructura física de las letras.

3. Recepción de tarjetas y hardware de control

El sistema de control es otra parte que a menudo se describe demasiado sencillamente.

Un BOM que solo dice “sistema de control LED ×1” da muy poca información.

Debe identificar las tarjetas receptoras, el dispositivo de envío o el controlador, y cualquier accesorio requerido.

Para unDisplay de letras ledLa cantidad de tarjeta de recepción puede ser especialmente importante porque la pantalla puede dividirse en varias secciones de letras independientes.

Por lo tanto, el BOM debe incluir:

Modelo de tarjeta de recepción
Cantidad de tarjeta de recepción
Controlador o dispositivo de envío
Tablas HUB requeridas
Accesorios de comunicación

La configuración de control también debe coincidir con el mapa de píxeles final.

Si el dibujo de visualización cambia después de que se calcule el sistema de control, la cantidad de tarjeta receptora también puede necesitar cambiar.

4. No olvide los cables de alimentación y señal

Los cables son artículos pequeños, pero los cables que faltan pueden detener una instalación por completo.

Un buenLista de verificación de BOM de pantalla LEDDeberían separarse los cables de alimentación y los cables de señal en lugar de enumerarlos simplemente como "accesorios".

Compruebe:

• Cables de alimentación de CA

• Cables de alimentación CC

• Cables de alimentación del módulo

• Cables de cinta de datos

• Cables de red

• Cables de extensión de señal

• Conectores

La longitud del cable también debe considerarse.

Esto es especialmente importante cuando las letras se instalan por separado a través de una pared en lugar de conectarse como una pantalla continua.

Un cable que funciona durante las pruebas de fábrica puede ser demasiado corto en el sitio de instalación real.

5. Las partes estructurales deben coincidir con el dibujo aprobado

Para un gabinete LED estándar, los componentes estructurales son relativamente predecibles.

Una pantalla de letras LED es diferente.

Cada letra puede requerir su propio marco interno, soporte de módulo, tapa trasera o punto de montaje.

Por lo tanto, el BOM debe incluir las principales partes estructurales, tales como:

Marco de acero o aluminio
Placas de montaje del módulo
Cubierta trasera
Soportes de montaje
imanes
Tornillos y sujetadores
Conectores de instalación

La estructura debe corresponder al último CAD o dibujo de producción aprobado.

Si la altura de la letra, el ancho de la carrera o el método de instalación cambian, el BOM estructural también debe actualizarse.

6. Los repuestos necesitan su propia línea BOM

Las piezas de repuesto no deben ocultarse dentro de una nota general como “algunos módulos de repuesto incluidos”.

Escriba la cantidad real.

Por ejemplo:

La cantidad exacta de repuesto depende del proyecto, pero escribirla por separado hace que la entrega sea más fácil de comprobar.

También evita la confusión posterior sobre si los componentes de repuesto fueron incluidos en el pedido original.

7. Utilice una verificación de tres vías antes de la aprobación

Antes de aprobar un BOM de pantalla de letras LED, recomendamos comparar tres documentos juntos:

BOM → Dibujo → cotización

Primero, compara el BOM con el dibujo de producción final.

¿El número de módulos coincide con las letras reales?

En segundo lugar, comparándolo con el diseño eléctrico.

¿Las fuentes de alimentación y las tarjetas de recepción cubren cada sección?

En tercer lugar, comparándolo con la cita.

¿Todos los componentes principales están incluidos en el precio acordado?

Esta simple comprobación trivial puede encontrar errores que son difíciles de notar cuando cada documento se revisa por separado.

También se debe registrar el número de revisión del BOM. Si el tamaño de la letra o la estructura cambia, el antiguo BOM no debe permanecer en producción.

Ejemplo: Proyecto de pantalla de letras led personalizado

Imagine una entrada al por menor con cinco letras LED iluminadas.

El cliente cambia una letra después de aprobar el primer dibujo porque el trazo original es demasiado estrecho.

Parece un pequeño cambio de diseño.

Sin embargo, la nueva forma puede requerir módulos LED adicionales, otra placa de soporte, cables de señal más largos y una disposición de módulo diferente.

Si solo se actualiza el dibujo mientras el BOM permanece sin cambios, la fábrica puede preparar piezas de acuerdo con el diseño anterior.

Actualizar ambos documentos juntos evita este problema.

Preguntas frecuentes

¿Es un BOM lo mismo que una cotización?

No. Una cotización define principalmente los artículos comerciales y los precios. Un BOM describe los componentes reales necesarios para fabricar la pantalla LED.

¿Deben aparecer módulos LED de repuesto en el BOM?

- Sí. - Sí. Los módulos de repuesto, las tarjetas de recepción, las fuentes de alimentación y los cables importantes deben indicarse por separado siempre que se incluyan.

¿Cuándo debe aprobarse el BOM?

Normalmente, el BOM final debe verificarse después de que se confirmen las dimensiones principales de la pantalla, el paso de píxeles, la estructura de letras y el método de instalación, pero antes de que comience la producción en masa.

¿Qué pasa si el diseño cambia?

El BOM debe revisarse junto con el dibujo. La última revisión debe identificarse claramente para que una lista de componentes más antigua no se use accidentalmente.

Soporte de fabricación de pantalla de letras led TOOSEN

Un personalizadoDisplay de letras ledimplica más que disponer los LEDs en la forma de una letra.

El diseño del módulo, la distribución de control, el diseño de energía, el soporte estructural, el cableado y el acceso al mantenimiento todos necesitan trabajar juntos.

TOOSEN proporcionapantalla led personalizadasoluciones desde el diseño estructural y la adaptación de módulos hasta la configuración de control, el montaje de fábrica y las pruebas.

Antes de la producción, también se puede comprobar un BOM detallado con respecto al dibujo aprobado para que los módulos, fuentes de alimentación, tarjetas de recepción, cables, piezas estructurales y componentes de repuesto se preparen de acuerdo con la misma versión del proyecto.

Para formas personalizadas, también puedes explorarTOOSENSoluciones de pantalla de letra led o póngase en contacto con nosotros con sus dimensiones de letra, paso de píxel, entorno de instalación y requisitos de montaje.

Un BOM claro no hace que una pantalla de letras LED sea más complicada.

Hace que el proyecto sea más fácil de controlar antes de que el primer componente entre en producción.
