Un granpantalla led esféricapuede contener cientos o incluso miles de módulos LED. Durante el montaje en fábrica, los ingenieros generalmente saben dónde pertenece cada módulo. El verdadero problema comienza cuando la esfera se desmonta, empaqueta, envía y reconstruye en el sitio del proyecto.

Si los módulos solo están marcados como números 1, 2, 3 y así sucesivamente, el equipo de instalación todavía puede tener dificultades para encontrar sus posiciones exactas.

El mismo problema se vuelve más grave durante el mantenimiento. Un cliente puede informar que "un módulo en el lado derecho está parpadeando", pero esa descripción no le dice al ingeniero qué módulo, tarjeta de recepción, cable de señal o fuente de alimentación debe comprobarse.

Un buenSistema de numeración de módulos LEDresuelve este problema antes de que comience la instalación.

Por qué los números simples no son suficientes para una pantalla LED esférica

Una pared led plana normalmente tiene una parte superior, inferior, izquierda y derecha claras. Por lo tanto, los módulos pueden identificarse con números de fila y columna simples.

Una esfera es diferente.

Los módulos se envuelven alrededor de una superficie de 360 grados. Algunos están cerca de la parte superior, otros están alrededor del ecuador, y otros forman la parte inferior de la esfera. Los diferentes anillos también pueden contener diferentes cantidades o formas de módulos.

Por esta razón, los módulos de numeración de 001 a 300 no proporcionan suficiente información física.

Si el módulo 176 desarrolla un problema seis meses después, un técnico todavía necesita saber:

• ¿Dónde está el módulo 176 en la esfera?

• ¿Qué tarjeta lo controla?

• ¿Qué puerto de red lleva su señal?

• ¿Qué fuente de alimentación alimenta esa zona?

• ¿Qué módulo de repuesto debe reemplazarlo?

El sistema de numeración debe responder rápidamente a estas preguntas.

Comience con un punto de referencia fijo de 0°

Antes de numerar cualquier módulo, elija una dirección de referencia permanente.

Por ejemplo, el lado frente al público principal puede definirse como0 °.

Definir las otras direcciones:

• 0° – Frente

• 90° – derecha

• 180° – Trasera

• 270° – izquierda

El dibujo de instalación, la estructura de acero y el diagrama de control deben usar la misma orientación.

También es importante definir si las posiciones del módulo se cuentan en el sentido horario o en el contrario. Una vez elegida la regla, no debe cambiar durante la producción, instalación o mantenimiento.

Sin este punto de referencia, dos técnicos pueden dar al mismo módulo físico dos números diferentes.

Divide la esfera en zonas y anillos

En lugar de tratar toda la esfera como una larga secuencia, dividerla en áreas lógicas.

Un método práctico es:

Norte / Sur + Anillo + Posición del módulo

Por ejemplo:

N-R04-M12

Esto puede significar:

• NLa mitad norte de la esfera

• R04– Cuarto anillo horizontal desde la parte superior

• M12– 12º módulo en ese anillo

Un módulo por debajo del ecuador puede ser identificado como:

El modelo S-R03-M08

Este formato indica inmediatamente al técnico aproximadamente dónde se encuentra el módulo.

Para algunas costumbrespantalla led esféricaEn las estructuras, la esfera puede dividirse verticalmente en lugar de horizontalmente. En ese caso, se puede utilizar otro formato:

Segmento 04 – Nivel 06 – Módulo 02

El código exacto es menos importante que la consistencia. Todos los ingenieros, instaladores y técnicos de mantenimiento deben entender el mismo sistema.

Mantenga los números de módulos físicos separados de los números del sistema de control

Un error común es usar el número de tarjeta receptora como número de módulo.

No son lo mismo.

Una pantalla LED esférica puede contener varios sistemas de identificación diferentes:

ID del módulo físico:N-R04-M12
Tarjeta de recepción:RC-07
Puerto Ethernet:P03
Orden del cable:06
Fuente de alimentación:PSU-04

Estos números deben estar conectados en un registro del proyecto, pero no deben reemplazarse entre sí.

Una tabla de mantenimiento simple puede verse así:

Si N-R04-M12 se vuelve negro, el ingeniero inmediatamente sabe qué señal y área de potencia inspeccionar.

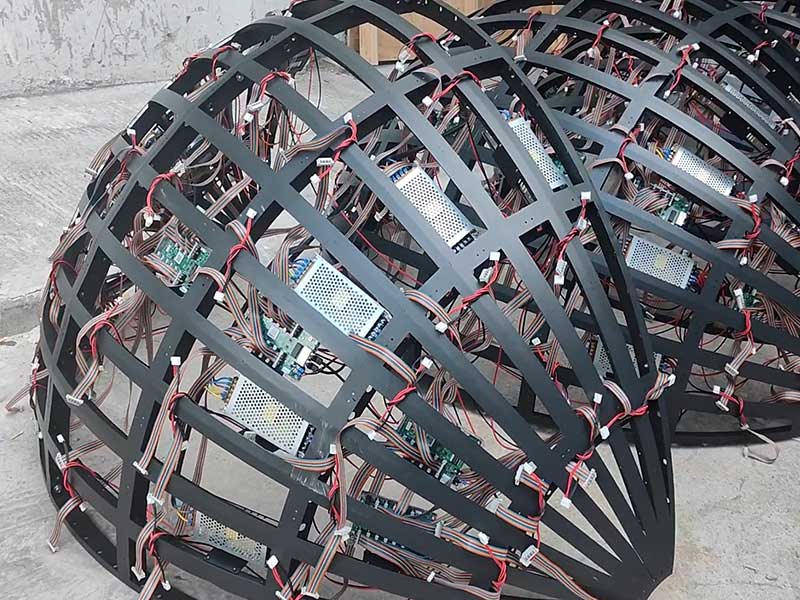

Esto es especialmente útil para una pantalla LED de forma personalizada porque los componentes internos pueden estar ubicados detrás de diferentes secciones estructurales. La planificación de las ubicaciones de los componentes antes de la instalación también facilita el acceso futuro.

Poner el mismo ID de módulo en más de un lugar

Un sistema de numeración solo es útil si el número se puede encontrar después de instalar la pantalla.

Para cada módulo, el mismo ID debe aparecer en varios lugares:

1. En la parte posterior del módulo LED

2. Sobre la posición coincidente de la estructura metálica

3. En el dibujo de instalación

4. En el registro de cableado y mantenimiento digital

Esto crea un sistema de doble verificación simple.

Si un técnico retira el módulo N-R05-M09, la etiqueta en el marco todavía muestra dónde pertenece ese módulo.

También se pueden utilizar etiquetas impresas resistentes al agua, etiquetas grabadas o códigos QR dependiendo de si la pantalla LED esférica está instalada en interiores o exteriores.

Prueba el sistema de numeración antes del envío

El sistema de numeración debe verificarse durante el montaje de fábrica, no después de que la pantalla llegue al cliente.

Una vez que la esfera está completamente montada, los ingenieros pueden mostrar un patrón de prueba numerado en la pantalla y compararlo con las etiquetas físicas.

El equipo debe comprobar:

• Si la dirección 0° es correcta;

• si cada anillo comienza en el punto correcto;

• si la numeración sigue la misma dirección;

• si el módulo físico coincide con el mapa de la tarjeta receptora;

• si el orden del cable sigue el diagrama de control.

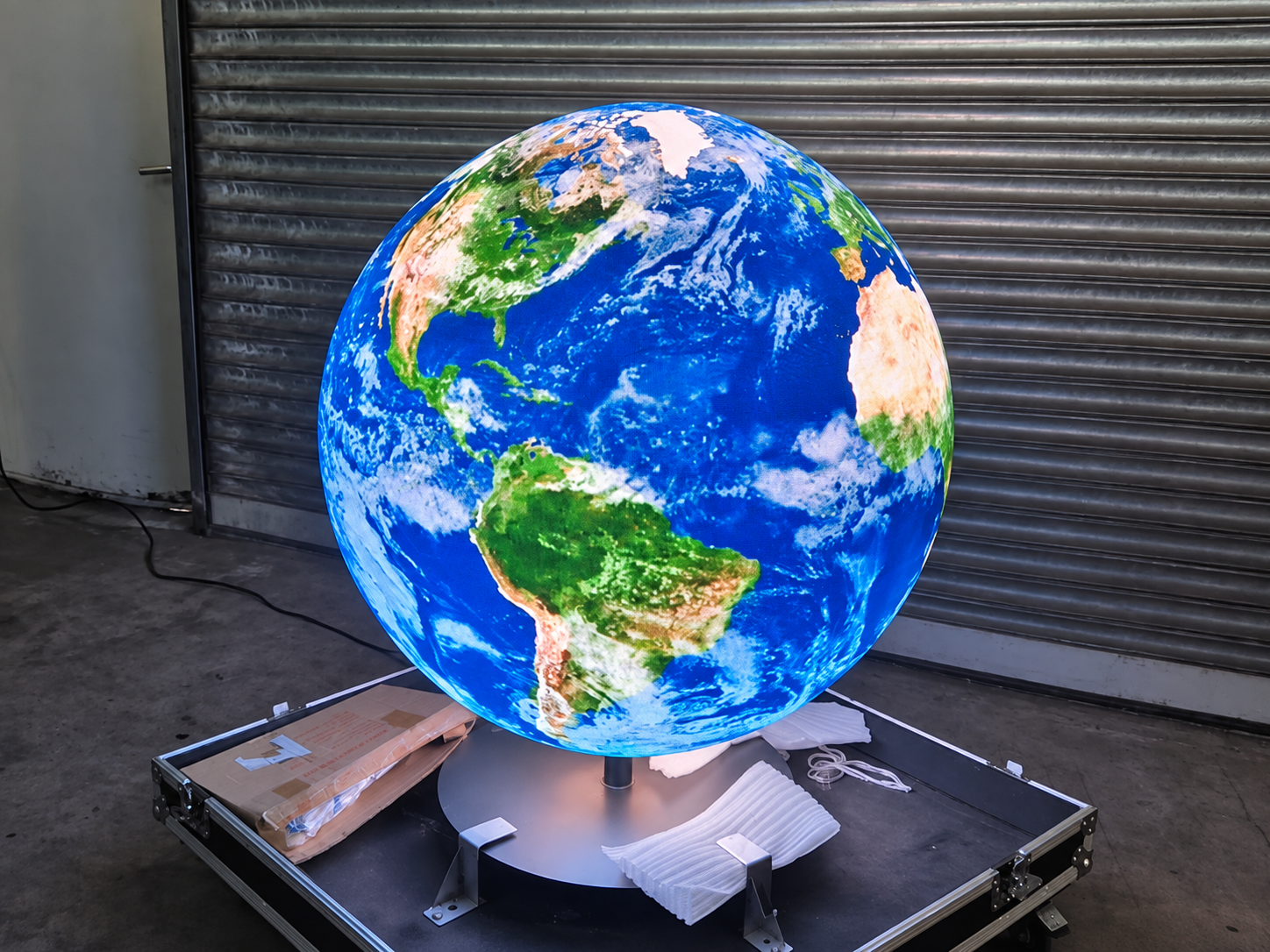

Las fotos de la parte delantera, trasera y diferentes ángulos de la esfera completada también deben guardarse con los documentos del proyecto.

Esto da al equipo de instalación una referencia visual al reconstruir la pantalla en el sitio.

Cómo la numeración de módulos acelera la reparación

Imagina que un cliente informa:

N-R06-M14 está parpadeando.

El ingeniero puede comprobar el registro del proyecto y encontrar:

Tarjeta de recepción RC-09 → Puerto P04 → PSU-06 → Tipo de módulo T2

Antes de abrir la pantalla, el técnico ya conoce la posición aproximada, la trayectoria de control y qué pieza de repuesto puede ser necesaria.

Esto es mucho más rápido que inspeccionar todo el módulo de esfera módulo por módulo.

Un sistema de numeración claro también reduce la posibilidad de instalar el módulo correcto en la posición equivocada después de la reparación.

Preguntas frecuentes

¿Debería cada pantalla LED esférica usar el mismo formato de numeración?

No. El formato de numeración debe coincidir con la estructura mecánica. Una esfera pequeña puede usar numeración basada en anillos, mientras que una esfera personalizada grande puede necesitar códigos de zona, segmento y nivel.

¿Deberían las coordenadas de la tarjeta reemplazar los números de módulo?

No. Las coordenadas de la tarjeta de recepción describen el sistema de control. Los identificadores del módulo describen las posiciones físicas. Deben estar vinculados pero separados.

¿Cuándo se debe crear el sistema de numeración?

Debe ser creado durante la etapa de ingeniería y producción, antes del montaje completo de fábrica.

Un pequeño sistema que ahorra tiempo más tarde

La numeración de módulos puede parecer un detalle de producción menor, pero se vuelve valiosa durante cada etapa posterior de unapantalla led esféricaproyecto.

Un sistema claro ayuda a los instaladores a reconstruir la esfera en el orden correcto, ayuda a los ingenieros a verificar el mapeo de tarjetas y cables de recepción y proporciona a los equipos de mantenimiento una ubicación exacta cuando aparece un problema.

Para proyectos de esfera personalizados,Toosenplanifica los módulos LED, la estructura interna, los componentes de control y el acceso al mantenimiento de acuerdo con el tamaño real de la pantalla y el método de instalación. La integración del sistema de identificación en el proyecto desde la fase de fábrica hace que la instalación y el mantenimiento a largo plazo sean mucho más fáciles.
