A.COB LED显示屏安装后可能看起来又薄又轻，但支撑墙或钢结构承载的远不止可见的屏幕表面。

对于大型室内COB LED视频墙，总负载包括LED机柜、安装框架、电源设备、电缆、装饰装饰条，有时还包括维护结构。

如果仅根据机柜重量计算结构载荷，则可能会低估安装系统。

在安装大型COB LED显示屏因此，计算从LED屏幕到建筑结构的完整负载路径非常重要。

为什么COB LED显示屏的结构负载很重要

COB LED屏幕通常安装在会议室、指挥中心、控制室、工作室、展览馆和公司空间。

其中许多装置使用大型壁挂式视频墙。

与临时租赁屏幕不同，它们可能会在多年内保持不变。

不正确的结构设计可能会导致几个问题：

• 安装架变形；

• 机柜对齐不均匀；

• 橱柜之间可见接缝；

• 地脚螺栓应力过大；

• 墙体开裂；

• 长期屏幕移动。

对于细间距COB显示器，即使是很小的框架变形也会影响屏幕平整度。

TOOSEN COB LED显示屏采用专为无缝室内视频墙设计的精细间距机柜系统，包括前部服务结构和精确的机柜对齐。

步骤1：计算COB LED屏幕面积

从总显示尺寸开始。

基本公式为：

屏幕面积=宽度×高度

例如，考虑一个COB LED视频墙测量：

6米×3.375米

屏幕区域为：

6×3.375=20.25平方米

该区域将用于估算机柜的总重量。

第二步：计算LED机柜重量

最准确的方法是使用产品规格中提供的实际机柜重量。

如果制造商给出了每平方米的重量，则使用：

LED屏幕重量=屏幕面积×每平方米重量

假设所选COB LED显示屏重量28千克/平方米.

然后：

20.25×28=567公斤

因此，仅LED机柜的重量约为567公斤.

然而，这还不是结构载荷。

完整的安装包含其他组件。

步骤3：添加安装结构和附件

一个合适的COB LED屏幕负载计算应包括由墙或钢框架支撑的所有东西。

典型组件包括：

• LED机柜；

• 铝或钢安装框架；

• 电源；

• 接收卡片；

• 电力和数据电缆；

• 安装支架；

• 连接板；

• 装饰性边缘面板；

• 维护配件。

假设项目包含：

因此，实际安装质量约为：

822公斤

这已经比单独的橱柜重量高出约45%。

这就是为什么结构计算永远不应该只使用LED模块或机柜规格。

步骤4：将质量转换为结构荷载

结构工程通常使用力而不是公斤。

基本转换为：

力=质量×重力

使用大约9.81米/秒²:

822×9.81=8064牛顿

或大约：

8.06千牛

因此，完整的COB LED墙大致可以生产8.06 kN的垂直恒载在应用设计因素之前。

该值必须通过框架、支架、锚安全地传递，并最终传递到建筑结构中。

步骤5：检查每个安装点的负载

一个常见的错误是假设每个锚杆承载的载荷完全相同。

对于早期估计，总负载可以除以支撑点的数量。

例如，如果结构有八个主要安装点：

822÷8=102.75千克/点

这给出了一个基本平均值。

然而，实际负载可能并不相等。

由于框架刚度和安装几何形状，靠近重心的上部锚、边缘支架或安装点可能会受到更大的力。

因此，将总重量除以锚的数量只应用于初始规划计算。

最终结构应考虑实际载荷分布。

第6步：不要忽视偏心载荷

壁挂式LED显示屏通常不会直接靠在结构墙上。

通风、接线和前后维护可能有100毫米、200毫米或更多的间隙。

这个距离会产生弯矩。

简化计算如下：

力矩=荷载×距墙距离

例如：

8.06 kN×0.20 m=1.61 kN·m

该弯矩作用在安装支架和锚上。

因此，如果一个屏幕安装在离墙壁更远的地方，两个重量相同的COB LED屏幕可能需要不同的支撑结构。

这对于具有装饰性框架或深度维护空间的装置尤为重要。

步骤7：检查墙体材料

支撑表面和LED屏幕重量一样重要。

钢筋混凝土墙、结构钢框架、砖墙和轻质隔墙的承载能力差异很大。

大型COB LED视频墙不应直接依赖普通石膏板。

荷载通常应转移到结构混凝土、钢构件或其他经过验证的承重结构上。

锚类型也必须与基材相匹配。

可能的选择包括：

• 机械膨胀锚；

• 化学锚；

• 钢制安装板；

• 预埋板；

• 结构钢框架。

对于大型装置，应根据实际基材和当地工程要求检查锚的拉拔强度。

安装前如何验证结构

在COB LED显示屏完全安装之前，应分几个阶段检查其结构。

首先，确认实际机柜数量和重量。

其次，检查安装框架尺寸和焊接或螺栓连接。

第三，核实锚的位置。

然后使用激光水平仪测量框架。

检查：

• 水平水平；

• 垂直对齐；

• 对角线尺寸；

• 框架平整度；

• 支架变形。

安装部分屏幕后，重复平面度测量。

如果框架在负载下开始变形，应在安装其余机柜之前纠正问题。

这对于细间距COB屏幕尤为重要，因为小的机械误差可以在大型无缝视频墙上看到。

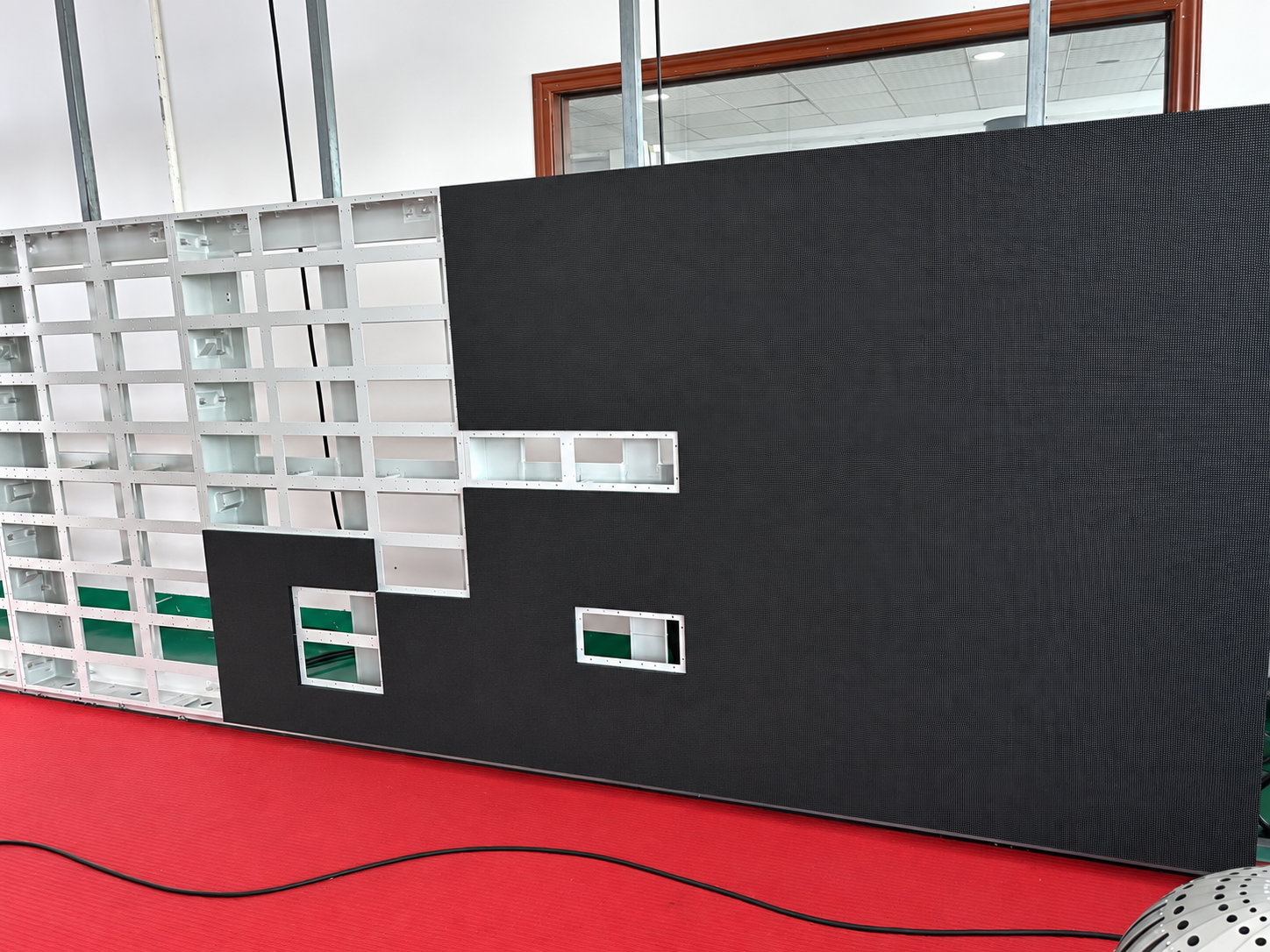

COB LED机柜设计和结构载荷

机柜设计也会影响结构规划。

轻质铝柜可以减少总恒载，使墙壁安装更容易。

前部服务COB系统还可以减少屏幕后所需的维护深度。

TOOSEN提供采用精细间距机柜设计的COB LED显示屏解决方案，包括用于专业室内安装的前部维护和多像素间距选项。

然而，产品本身只是系统的一部分。

机柜、框架、墙壁、锚和建筑结构必须协同工作。

示例：20.25平方米COB LED视频墙

考虑之前的项目：

显示器尺寸：6×3.375米
面积：20.25平方米
COB机柜重量：28千克/平方米
机柜重量：567公斤
框架和配件：255公斤

总装机质量：

822公斤

近似垂直荷载：

8.06千牛

如果安装深度为200毫米：

近似弯矩=1.61 kN·m

这些数字为安装人员选择安装结构和与结构工程师讨论锚要求提供了一个有用的起点。

它们不应取代当地建筑规范要求的最终结构计算。

常见问题解答

COB LED屏幕重量是否仅根据LED机柜计算？

不需要。安装架、支架、电缆、电源设备、装饰件和其他支撑部件也应包括在内。

更重的COB LED屏幕总是需要更多的锚点吗？

不一定。锚数量只是一个因素。锚类型、墙体材料、间距、荷载方向、框架刚度和安装深度也会影响设计。

COB LED显示屏可以直接安装在干墙上吗？

大型LED视频墙通常应将其荷载转移到结构墙或钢支架上，而不是仅依赖普通的干墙。

为什么在装载后要检查框架的平整度？

机柜安装后，安装架可能会轻微变形。细间距COB LED显示器对这些误差很敏感，因为变形可能会产生可见的机柜接缝或对齐问题。

TOOSEN COB LED显示屏解决方案

图森提供COB LED显示屏会议室、指挥中心、工作室、控制室、展览馆和其他高分辨率室内应用的解决方案。

我们的COB LED屏幕解决方案支持精细像素间距、无缝机柜拼接、正面维护和定制显示尺寸。

对于项目规划，客户可以提供所需的屏幕尺寸、安装方法、墙壁状况、维护空间和项目位置。

基于这些细节，可以在生产前准备LED显示系统、机柜配置和结构安装要求。

对于大型壁挂式项目，请检查COB LED显示屏结构荷载安装前有助于防止框架变形、安装问题和现场昂贵的更改。
