UnAffichage de sphère LEDdoit présenter des couleurs lisses et cohérentes sur toute sa surface. Cependant, après l'installation ou l'utilisation à long terme, vous pouvez remarquer que certaines zones semblent plus lumineuses, plus foncées, plus chaudes ou légèrement différentes de couleur.
La couleur inégale ne signifie pas toujours que la sphère LED est endommagée. Le problème peut provenir des lots de lampes LED, des angles de vision, des différences de module, des paramètres d'étalonnage, de chaleur ou de vieillissement.
Comme un écran LED sphérique a une surface courbe à 360 degrés, le diagnostic des problèmes de couleur est également différent du dépannage d'un mur LED plat conventionnel.
Ce guide explique les causes les plus courantes deAffichage LED sphère couleurs inégaleset comment les résoudre.
Différents lots de lampes LED
L'une des causes les plus courantes deInconsistence de couleur de l'affichage LEDest l'utilisation de LEDs de différents lots de production.
Même les LED avec le même numéro de modèle peuvent avoir de petites différences dans la luminosité, la longueur d'onde et les caractéristiques de couleur. Les fabricants utilisent normalement des bacs LED pour maintenir ces différences dans une plage acceptable.
Des problèmes peuvent apparaître lorsque des modules de différents lots sont mélangés sur la même sphère.
Par exemple, une section peut sembler légèrement bleue tandis qu'une autre semble plus chaude lorsque l'écran entier est blanc.
Ce problème est particulièrement évident avec:
Pour un nouveau projet de sphère LED, l'utilisation de lampes et de modules LED soigneusement assortis aide à améliorer l'uniformité globale des couleurs.
2. Angles de vue sont différents à travers une sphère
C'est l'une des plus grandes différences entre un écran LED sphérique et un écran LED plat.
Sur un écran plat, la plupart des LED sont orientées dans la même direction. Sur une sphère, les LED sont réparties autour d'une surface courbe.
Un spectateur debout devant la sphère peut voir le centre presque directement, tandis que les LED près des côtés, du haut et du bas sont vues sous des angles de plus en plus différents.
En conséquence, une sphère peut parfois sembler avoir une luminosité ou une couleur légèrement différentes autour de ses bords même lorsque les modules fonctionnent normalement.
Une haute qualitéécran LED sphériqueIl nécessite donc non seulement de bons composants LED, mais aussi une conception précise du module et une structure qui crée une surface sphérique lisse.
3. Mismatch de couleur du module de sphère LED

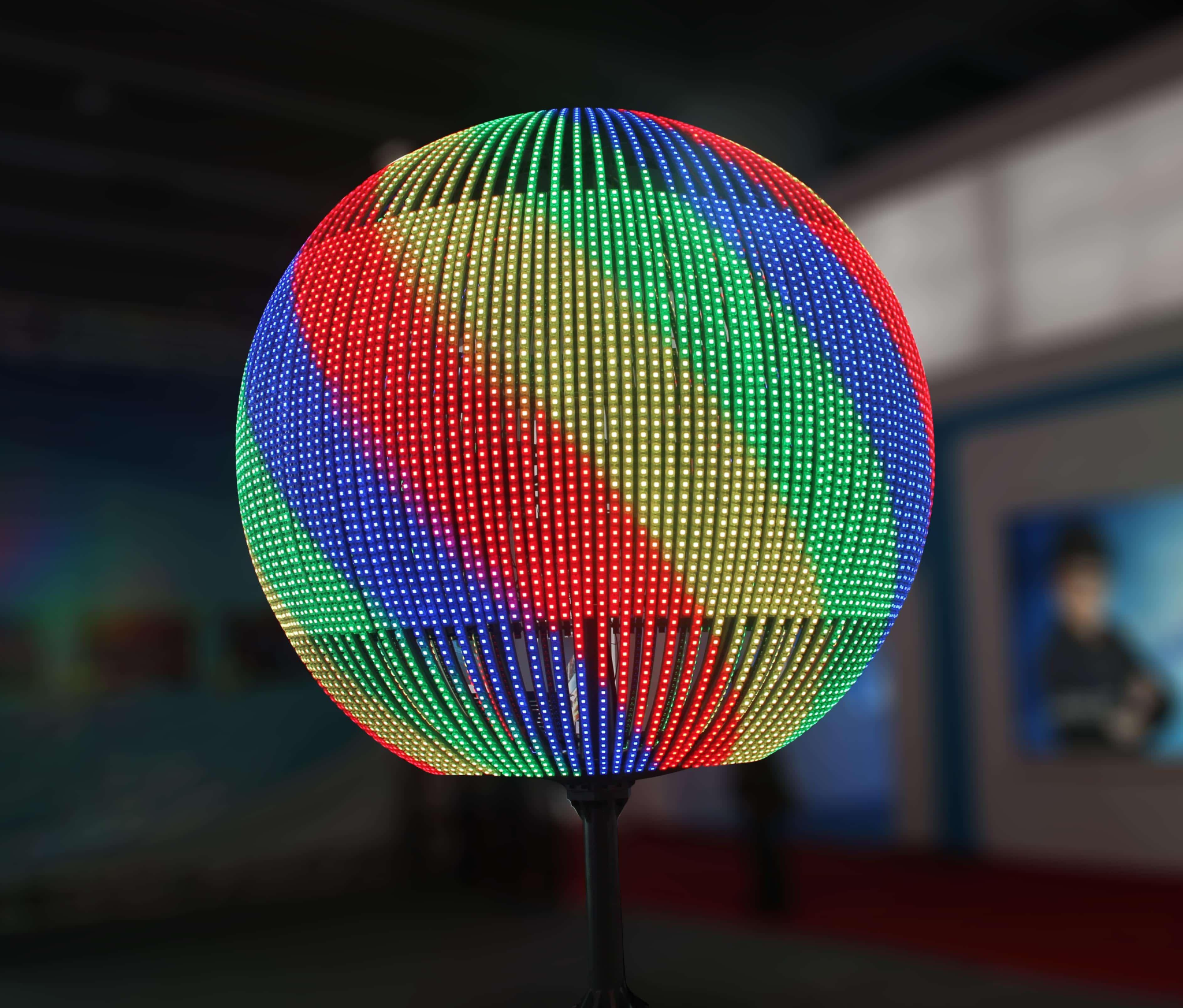

Une sphère est normalement assemblée à partir de plusieurs modules LED courbes ou flexibles spécialement conçus.
Si ces modules n'ont pas de luminosité et de couleurs cohérentes, des patches visibles peuvent apparaître sur l'écran fini.
Par exemple :
Module A :blanc normal
Module B :légèrement bleu
Module C :légèrement plus sombre
Individuellement, ces différences peuvent être difficiles à remarquer. Une fois que des dizaines ou des centaines de modules forment une sphère complète, cependant, les différences deviennent beaucoup plus faciles à voir.
Le problème peut également survenir après la maintenance.
Si un module endommagé est remplacé par un module fabriqué beaucoup plus tard, le nouveau module peut ne pas correspondre parfaitement aux modules déjà fonctionnant sur la sphère.
Pour cette raison, conserver les modules de rechange compatibles du lot de production original est utile pour la maintenance future.
4. Calibratio de couleur de sphère LED incorrecte
Parfois le matériel est bon, mais l'étalonnage ne l'est pas.

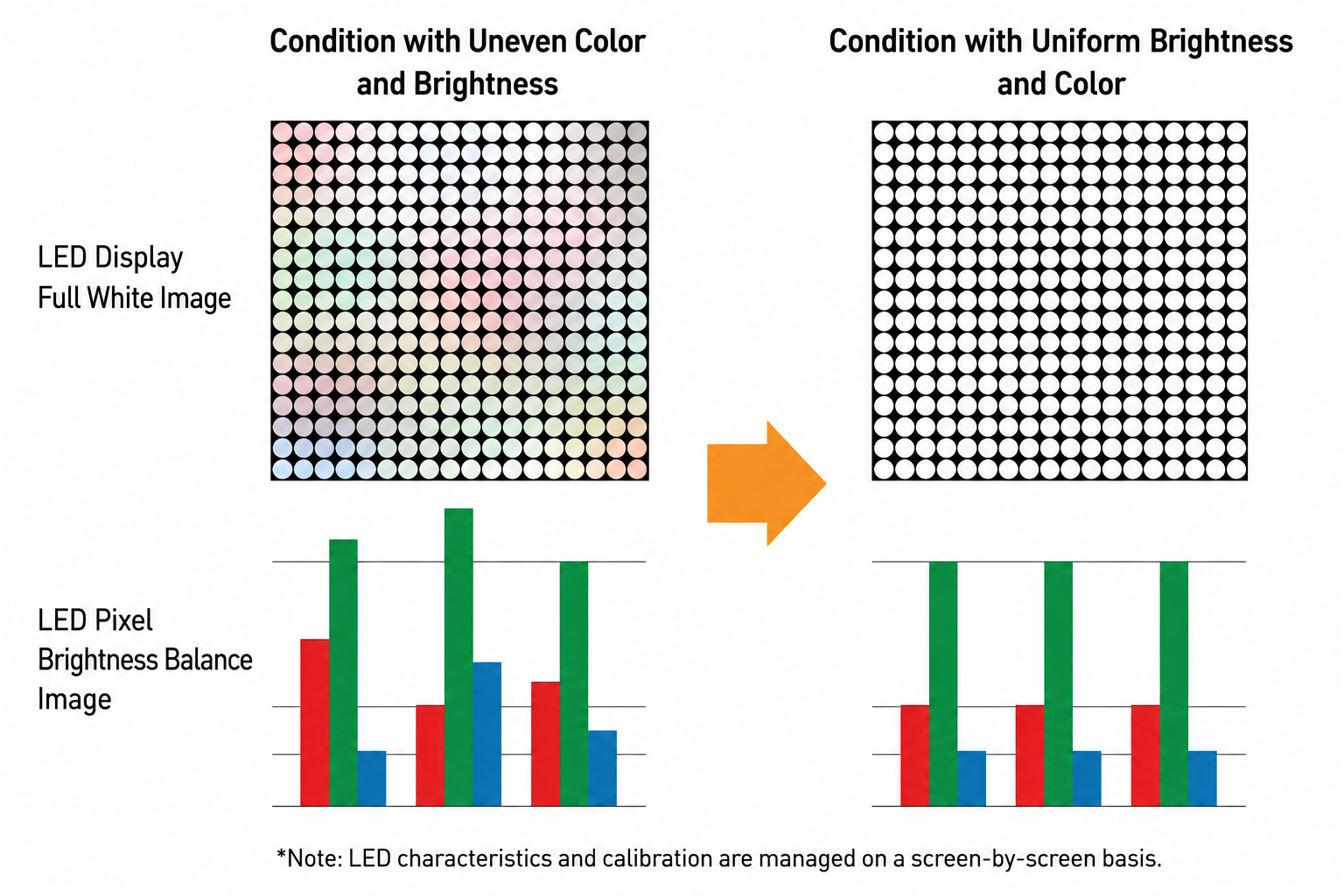

L'étalonnage de l'écran LED ajuste les pixels ou modules individuels afin que leur luminosité et leur sortie RVB restent cohérentes.
Si les données d'étalonnage sont incorrectes, perdues ou ne sont pas mises à jour après le remplacement d'un module, vous pouvez voir :
Patches lumineuses
Zones sombres
Couleur rouge, vert ou bleu
Frontières de module visibles
Equilibre des blancs inégal
Une méthode de diagnostic utile est d'afficher des couleurs de test solides.
Exécuter plein écranrouge, vert, bleu, blanc et gris imagesséparément.
Si la sphère semble relativement uniforme en RVB mais développe des taches évidentes sur des images blanches ou grises, le problème peut être lié au bilan des blancs, aux performances en échelle de gris ou à l'étalonnage plutôt qu'à un module LED complètement défaillant.
La recalibration peut souvent améliorer ces problèmes.
5. Distribution de chaleur inégale
La température est un autre facteur à ne pas ignorer.
Une structure sphérique peut rendre la gestion thermique plus difficile qu'avec certaines installations à LED ouvertes. Les sources d'alimentation, les cartes de réception, les modules et autres composants électroniques génèrent tous de la chaleur pendant le fonctionnement.
Si la chaleur est concentrée dans certaines zones, les LED et les composants électroniques de ces zones peuvent fonctionner dans des conditions différentes.
Sur de longues périodes, des conditions thermiques inégales peuvent également contribuer au vieillissement inégal des composants.
Une bonne ventilation, une distribution d'énergie appropriée et une conception structurelle appropriée sont donc importantes, en particulier pour les grandes sphères et les installations qui fonctionnent pendant de nombreuses heures tous les jours.
6. LED vieillissement cause des différences de couleur
La luminosité LED change progressivement avec le temps de fonctionnement.
Plus important encore, les LED rouges, vertes et bleues peuvent ne pas vieillir exactement au même rythme. Après des années d'utilisation, le bilan des blancs de l'écran peut donc changer.
Imaginez une sphère LED qui fonctionne depuis plusieurs années.
Un module endommagé est retiré et remplacé par un tout nouveau module. Les nouvelles LED n'ont pratiquement pas vécu, tandis que les LED environnantes ont déjà accumulé des milliers d'heures de fonctionnement.
La zone de remplacement peut par conséquent apparaître plus brillante ou légèrement différente de couleur.
Cela ne signifie pas nécessairement que le nouveau module est défectueux.
L'étalonnage peut réduire la différence, mais les différences de vieillissement graves peuvent être plus difficiles à éliminer complètement.
7. IC de pilote et paramètres de contrôle
Les problèmes de couleur ne sont pas toujours causés directement par les lampes LED.
Le circuit intégré du pilote, la carte de réception, le système de contrôle, les paramètres d'échelle de gris, les paramètres gamma et la configuration courante RVB peuvent tous influer sur la qualité de l'image finale.
Par exemple, des paramètres incorrects peuvent provoquer:
Avant de remplacer le matériel, les techniciens doivent donc vérifier la configuration de l'écran et les paramètres de contrôle.
Cela peut empêcher le remplacement inutile du module lorsque le vrai problème est dans le système de commande.
Comment corriger les couleurs inégales sur un écran sphérique LED
Lors du dépannageDifférences de couleur de sphère LEDIl est préférable de suivre un processus clair plutôt que de remplacer immédiatement les modules.
Commencez par une inspection visuelle. Vérifiez si la différence de couleur suit la forme d'un module ou s'affiche sur une plus grande surface.
Ensuite, affichez les images de test rouge, vert, bleu, blanc et gris.
Si un module reste différent sous chaque couleur d'essai, inspectez ce module, ses connexions, le circuit de pilote et les données d'étalonnage.
Si plusieurs modules présentent des différences similaires, vérifiez s'ils proviennent d'un autre lot de production.
Vous devez également vérifier la température de fonctionnement et la ventilation à l'intérieur de la sphère.
Enfin, exécuterCalibration de couleur de sphère LEDlorsque nécessaire. Pour les installations plus anciennes, l'étalonnage peut compenser certaines différences de luminosité et de couleur causées par le vieillissement.
Comment éviter les couleurs inégales de la sphère LED
La prévention commence avant l'installation.
Choisissez des modules avec des bacs LED cohérents, testez la sphère complète avant la livraison, enregistrez les données d'étalonnage originales et préparez des modules de rechange correspondants pour les réparations futures.
Pour les installations à long terme, une inspection périodique est également importante. Les petites différences de couleur sont plus faciles à corriger avant qu'elles ne deviennent très visibles.
La structure mécanique compte aussi. Des modules courbes précis et un assemblage adéquat aident à créer une surface de visualisation cohérente.
écrans LED sphériquesutiliser des modules spécialement conçus pour des structures sphériques et prendre en charge différents diamètres, pas de pixels et applications intérieures ou extérieures. Selon les exigences du projet, des pas de pixel de P1.2 à P10 et des tailles de sphère personnalisées sont disponibles.
FAQ (questions fréquentes)
Pourquoi ma sphère LED semble-t-elle normale de l'avant mais différente du côté?
La surface courbe signifie que les LED sont vues sous différents angles. Les caractéristiques d'angle de vue peuvent donc faire apparaître une luminosité ou une couleur légèrement différentes autour de la sphère.
Pourquoi un nouveau module LED est-il plus lumineux que les autres?
Les modules environnants peuvent être vieillis, tandis que le module de remplacement est nouveau. Différents lots de production peuvent également produire de petites différences de luminosité ou de couleur.
L'étalonnage peut-il corriger les couleurs de sphère LED inégales?
Dans de nombreux cas, oui. L'étalonnage peut compenser les différences de luminosité et de couleur au niveau du pixel ou du module. Cependant, il ne peut pas réparer complètement les LED défectueuses, les circuits de pilote endommagés ou les problèmes matériels graves.
Comment puis-je tester l'uniformité de couleur de la sphère LED?
Afficher les images de test rouge, vert, bleu, blanc et gris en plein écran. Vérifiez la sphère à partir de plusieurs positions de visualisation et recherchez des patches répétitifs, des limites de module, une luminosité anormale ou des coulées de couleurs.
Conclusion
Affichage LED sphère couleurs inégalespeut provenir de lots de lampes LED, de décalages de module, d'angles de vision, d'erreurs d'étalonnage, de paramètres de pilote, de température et de vieillissement à long terme.
La clé est d'identifier si le problème provient des LED elles-mêmes, d'un module spécifique, du système de commande ou simplement des caractéristiques de visualisation de la surface courbe.
Pour les projets qui nécessitent une taille personnalisée ou un pas de pixel, TOOSEN fournit des solutions d'affichage à sphère LED pour les applications intérieures et extérieures, y compris des diamètres personnalisés et de multiples options d'installation.
La correspondance soigneuse des composants, l'assemblage précis, l'étalonnage approprié et l'entretien régulier peuvent maintenir un écran LED sphérique lumineux, cohérent et visuellement lisse tout au long de sa durée de vie.
